什么是CAD中的UCS(用户坐标系)
CAD软件提供了一个虚拟的二维和三维空间，这个空间需要一个基准，这个基准就是世界坐标系（WCS）。但在有些特殊情况下，在世界坐标系下绘图并不是很方便，因此用户会根据自己的需要设置一个新的参考坐标系，这个坐标系就叫用户坐标系（User Coordinate System），简称为UCS。在CAD中输入UCS命令，就可以根据不同的条件设置用户坐标系，通常有下面几种方式：设置新的坐标原点，旋转某个轴向，以某个对象为基准设置坐标系，以三维模型的某个面来定义UCS方便后续建模。下面给大家介绍几种UCS坐标系的应用。
一、调整坐标原点，方便进行坐标标注

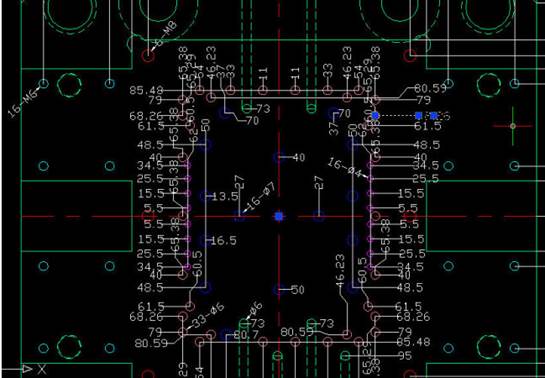

在一些机械零件图纸中会有大量的孔或其他图形特征，设计人员通常的做法是在图形中确定一个基点，将UCS原点调整到基点处，然后利用坐标标注来进行尺寸标注。如果结合连续标注，标注会非常快，而且图面也很整齐，如下图所示。
在上图中可以看到UCS坐标原点被定为到中心线的交点处，当然也可以将图形整体移动，让中心线的交点正好位于世界坐标系的原点，但如果一张图纸中有多个零件图形就只能用UCS了。
二、调整坐标方向，方便绘制倾斜图纸

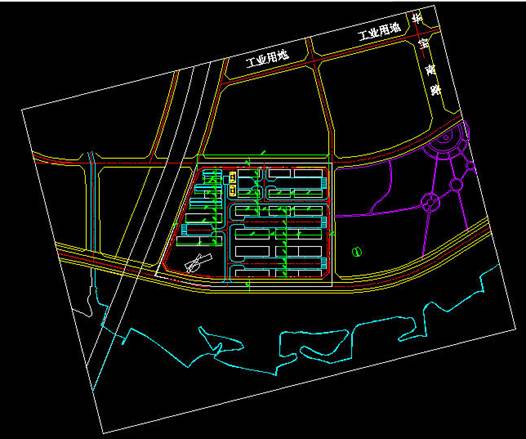

一些小区和市政规划图是倾斜的，如下图所示。
在图纸倾斜状态下进行绘图或出图都很不方便，因此通常会将坐标系进行旋转，将图形转成正向。基本操作方法如下：
1、输入UCS命令，回车。
2、输入Z选项，输入需要旋转的角度，将UCS沿Z周旋转一定角度。

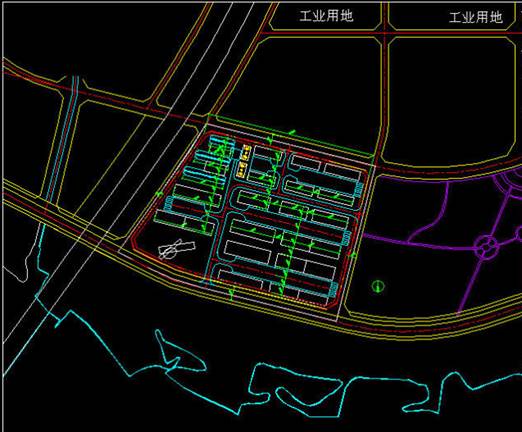

3、输入PLAN命令，回车，将视图切换为UCS的平面视图，如下图所示。
