1.圆柱螺旋齿轮三维造型

       2.圆柱螺旋齿轮的数控编程

       传统的手工编程方式无法对螺旋齿面这样复杂的曲面进行数控编程，因此要借用例如xelega3D这样的CAD/CAM软件来生成精准的刀轨。xelega3D的CAM模块基于三维造型自动生成加工所需的刀路，完成数控编程过程，缩短产品的开发周期，并能够与CAD模块实现数据的无缝衔接，因此在xelega3D中可以完成圆柱螺旋齿轮的三维造型后直接进入CAM模块进行数控编程。

       在确定加工坐标系及安全高度后，我们首先使用xelega3D里面的5轴驱动线切削工序进行开粗，鉴于该齿轮的特点，在刀轴控制我们选用4轴刀尖控制的方式。生成开粗刀路如下：

       接着我们使用xelega3D里面的引导面等值线切削工序进行精加工，根据齿面UV线分布规律，这里等值线方向我们选择V索线方向。

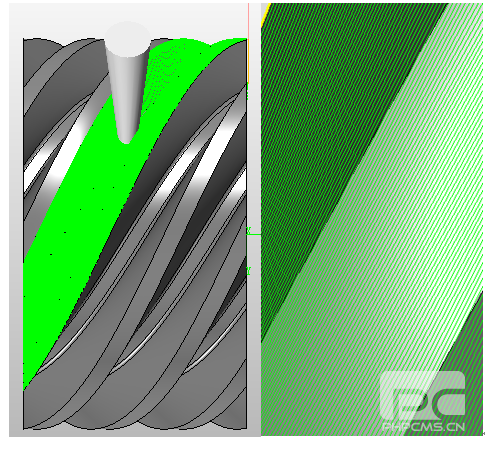

       生产精加工刀路如下，并附上刀路放大图：

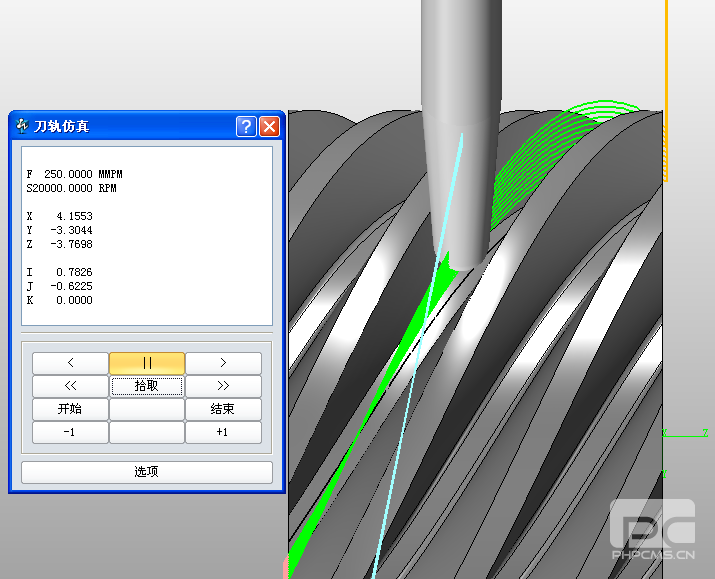

       圆柱螺旋齿轮上的齿面都是均匀分布的，其它齿面的刀轨我们通过阵列得到，然后使用xelega3D里面的实体仿真功能，得到最终效果如下：

       后处理方面，可能会有用户考虑到软件与机床的兼容性，目前xelega3D支持市面上绝大部分多轴机床的类型，可以轻松完成最后的加工步骤：

       通过以上案例分析望远镜、数码相机行业的螺旋齿面零部件用xelega3D绘制并编制数控程序，解决了传统的手工编程方式在缺少设备情况下的缺陷。xelega3D不仅提供强大的三维CAD造型功能，且能提供各种灵活的CAM加工多轴刀路，为客户提供优质的三维CAD/CAM软件平台，满足制造业企业的使用需求。值得注意的是，xelega3D 2013最新版本中加入的直接输出到“3D打印机”（Print3D）的功能，该功能让用户能够非常方便快捷地与3D打印机交互，自动输出快速打印，对比传统模具制作，企业可以更快成型出模，从几周的时间成本缩短到1天或更短时间，大大节省了企业的制作成本。欢迎登陆xelega技术社区的xelega3d图纸交换区下载免费图纸（http://www.zwcad.com/community/viewthread.php?tid=10789&extra=）
