在CAD中，打断命令可以打断单一对象，使之成为两个独立的对象，而且这两个对象也都具有相同的性质，还可以单独编辑它们的性质。打断命令在日常制图中十分常用，本文将详细介绍如何运用BREAK命令打断对象。
打断分为两种情况，打断和打断于点。可以在页面右边菜单栏选中【打断于点】或【打断】启动打断命令，也可以直接在命令行输入BREAK(BR)命令。
当我们要在线上放文字或图块时，可以用打断命令将线断开，通常需要指定两个点，制定后图形将被打断成两个对象，两点之间是空白间隔。

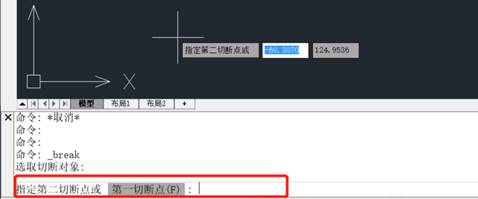

在执行打断命令的时候，需要注意的是，我们通常在点选对象时，点选的位置会默认作为打断的第一点，而命令行将直接提示我们接着指定第二点，此时要注意看命令行的提示信息，是继续选择指定第二切断点还是重新选择第一切断点；
打断命令不仅可以将直线、圆弧、多段线、样条曲线、圆环以及其他几种对象类型一分为二，还可以将其中一端删除。如果第二点定位到图形一侧端点以外，则可以将图形的一端全部切掉。
以上就是BREAK命令在打断对象上的运用，你掌握了吗？
