在CAD中，合并功能的主要作用是将所选对象合并，形成一个新的对象，运用JOIN命令将性质相同的独立对象结合为一个对象，可以简化图形文件，提高图形质量。下面我们一起来学习一下如何运用JOIN命令合并对象吧！
JOIN命令在选择要进行合并的对象时，可一次选择多个对象。可进行合并的对象包括：直线、圆弧、椭圆弧、开放多段线和开放样条曲线。根据选定的源对象的不同，系统可执行不同的操作以合并对象。在CAD高版本中JOIN命令有了明显的增强，融合了多段线编辑（PEDIT）和样条曲线编辑(SPLINEDIT)中的合并功能，可以将相互连接的任何图形合并成一个整体。由于合并命令不需要设置任何参数，很多情况下使用起来更方便。
线段的合并：

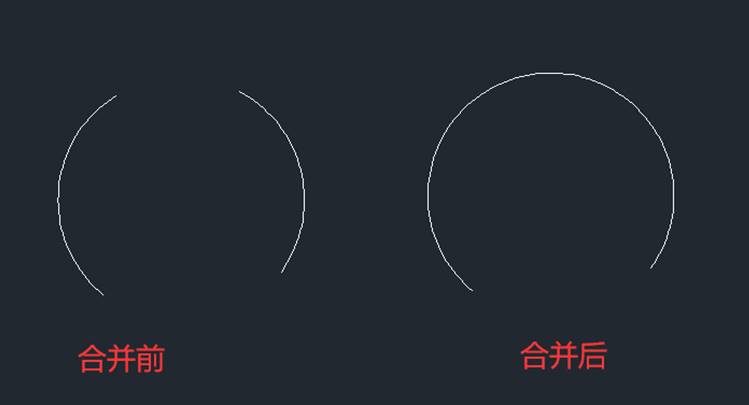

圆弧的合并：
源对象和被合并对象必须都为圆弧，并且位于同一圆上，圆弧之间可以是间断的。所选圆弧将从源对象开始按逆时针方向进行合并。

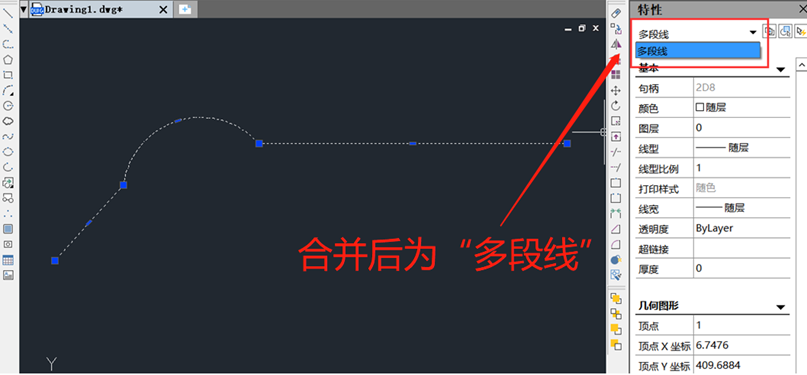

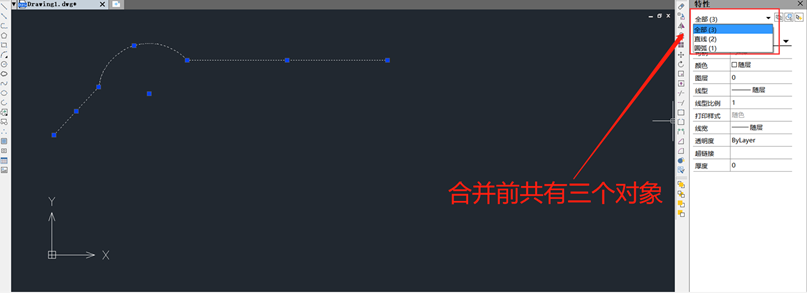

不同属性的多对象合并：
当要将连续的直线、圆弧和多段线合并成完整的多段线时，使用编辑多段线的PE命令，需要确认是否转换，然后还要再输入参数J；而使用合并命令，则只需直接框选这些线就可以完成这种合并了。
