在使用CAD软件过程中，创建图块的操作看起来简单：选择对象，执行创建图块的命令：BLOCK(B)，设置相关参数，确定即可。但是要想创建出理想的CAD图块，则需要从使用CAD软件绘制图形时就开始规划，而且创建图块时更需要注意一些关键参数，如果忽略了某些参数，在后期插入和使用图块的时候就会遇到很多问题，再修改就很麻烦了。这里将创建图块时的一些注意事项和容易出现的问题简单总结一下：

一、将CAD图形放在正确的CAD图层上

在创建CAD图块前图形放在哪个图层对于未来插入图块有很大的影响。要决定如何设置CAD图形的图层，首先要了解图块和图块中图层处理的几个基本原则：

1、插入CAD图块时，图块和图块中的图形不一定都在当前图层，这取决于在创建图块时图形在什么图层；

2、如果创建图块时图形在0层，那么插入图块的时候，图形也在当前层；

3、如果创建图块时图形不在0层，无论图块插入到哪一层，虽然图块在当前层，但图形仍在创建图块前的图层上。

因此有人说图层0是用来建图块的是有道理的，通常情况下我们会将图形绘制到0层上再创建图块，当然如果有特殊需要的时候也可以将图形放到指定的图层。

二、如何设置CAD图形的颜色、线型和线宽的参数

CAD图层相对比较简单，只有0层和其他层的区别，而颜色、线型等属性就更复杂了。这里以颜色为例，不仅可以设置为随层BYLAYER，受图层的影响；也可以随块BYBLOCK，由图块的颜色来控制；还可以设置成固定颜色而始终不变。

1、图块内图形始终保持固定颜色

如果希望CAD图块的颜色是固定的，无论插入到那个图层颜色都始终不变，修改图块颜色内部图形颜色也不变的话，将图形设置成指定的颜色即可。

2、图块内图形保持固定颜色但可以通过改图块颜色来修改

如果希望图块内图形跟图块颜色保持一致，就可以将图形的颜色都设置为随块BYBLOCK。如果图块颜色设置是随层，那图形的颜色就跟图层保持一致，如果图块颜色设置成固定颜色，图形的颜色就跟插入的CAD图层无关，随时都可以修改。

3、CAD图块内图形始终跟所在图层保持一致

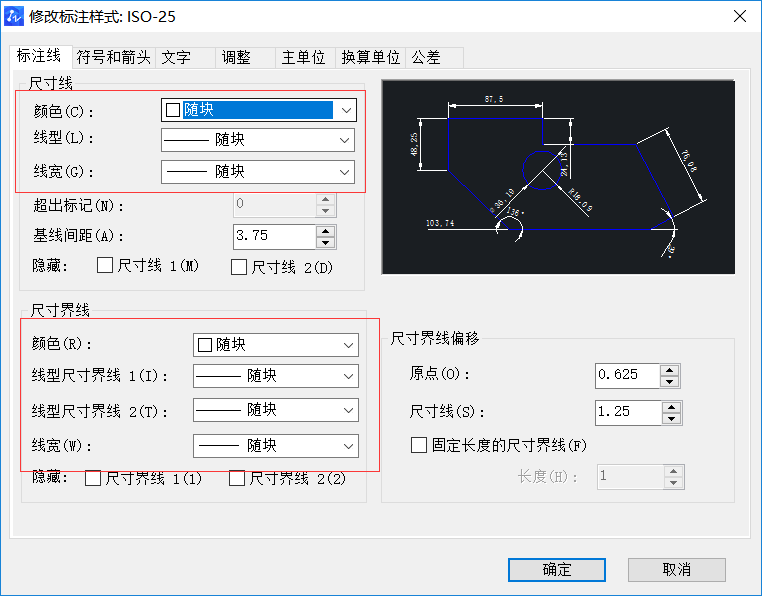

如果希望块内CAD图形的颜色始终跟所在CAD图层保持一致，设置将图形颜色设置为随层。线宽和线型设置方法一样，但一般很少去修改。其实标注就是一个特殊的图块，我们可以看到很多元素的颜色和其他属性是设置成了随块，如下图所示。

CAD创建图块中涉及到的各种参数还是较多的，本文我们简单介绍了两点，这些都是CAD绘图中比较重要的希望对大家有帮助。
