像圆形、矩形这类规则图形的质心、重心非常好找，可是在CAD制图时我们往往要寻找的是不规则图形的质心、重心，那么应该怎么做呢？在假设物体质量均匀、重力场均匀的情况下，物体的质心和重心是重合的，那么让我们来看看在这一假设下应该如何寻找不规则图形的质心重心吧？

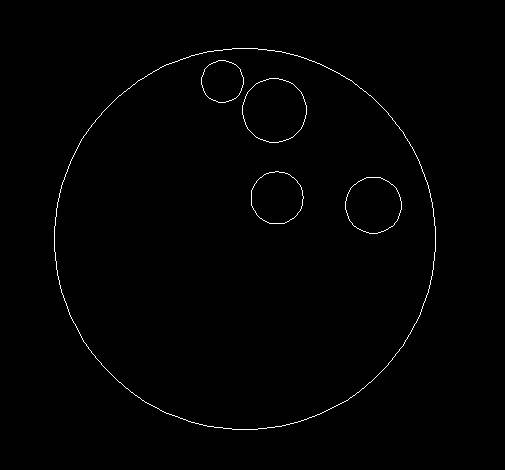

1.打开CAD软件，以一个大圆内部被挖除掉了几个孔这样的不规则图形为例，寻找它的质心重心；

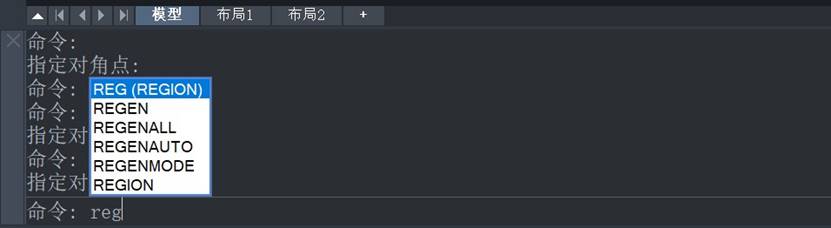

2.在命令行中输入【REG】，回车，选中五个圆，回车，这样就将这五个对象进行了面域处理；

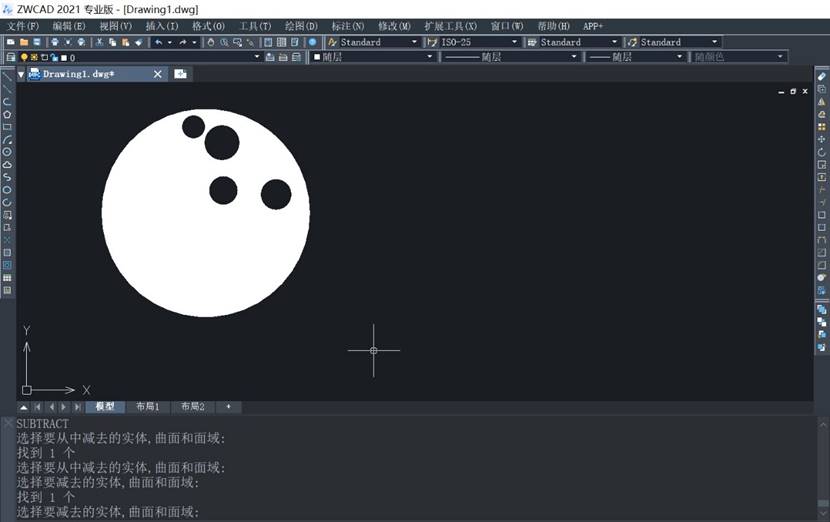

3.在命令行中输入【SUB】，回车，将大圆中的四个小圆减去；

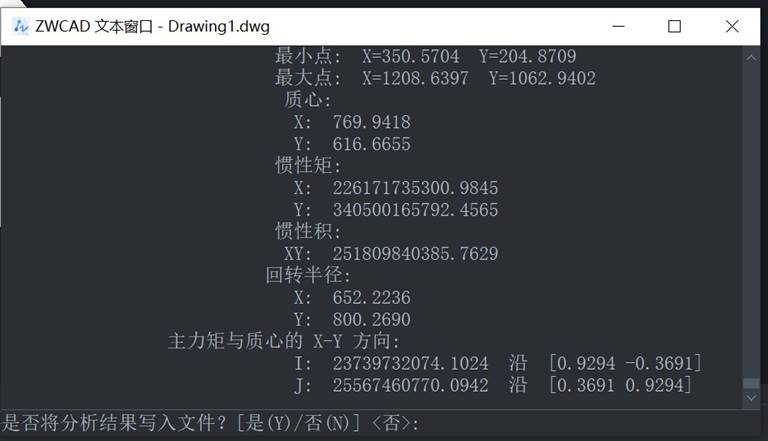

4.在命令行中输入【MASS】，回车，选择对象后，回车，会弹出一个文本窗口，记下其中质心的XY点坐标；

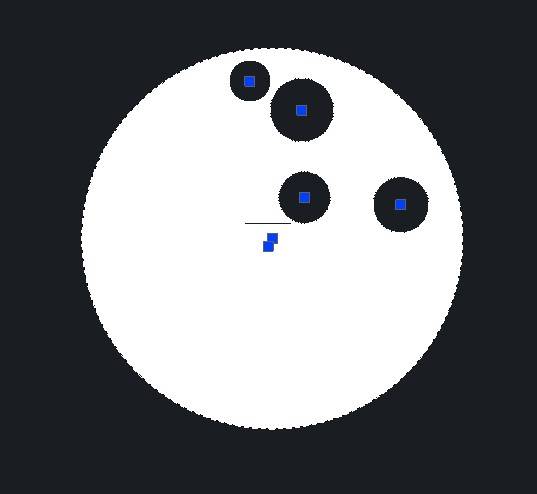

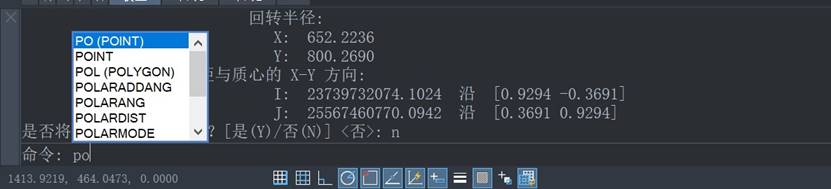

5. 在命令行中输入【OP】，回车，改变点样式，输入该店坐标后，就找到了这个不规则图形的质心了！如下图所示，质心与大圆的圆心并不在同一位置。
这个方法你学会了吗？
