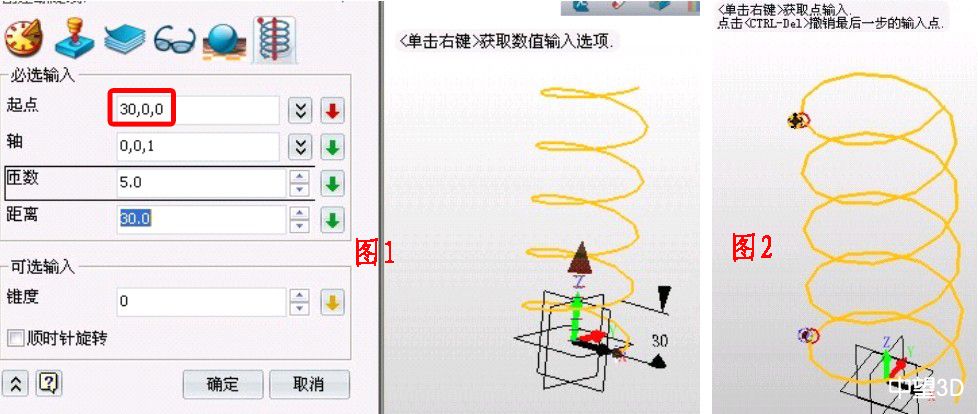

首先制作弹簧部分，这部分相对难一点，因为弹簧的中间部分匝与匝之间的距离大，两段距离小，如何能做到无缝、连续的衔接呢？xelega3D2012能轻松的解决这个问题。点击线框——螺旋线，参数如图1，注意起点在X轴上。点击线框——通过点修剪/打断曲线，选择该螺旋线，将要断开的点选择在螺旋线末端相对的位置，把螺旋线断成3，段如图2所示。

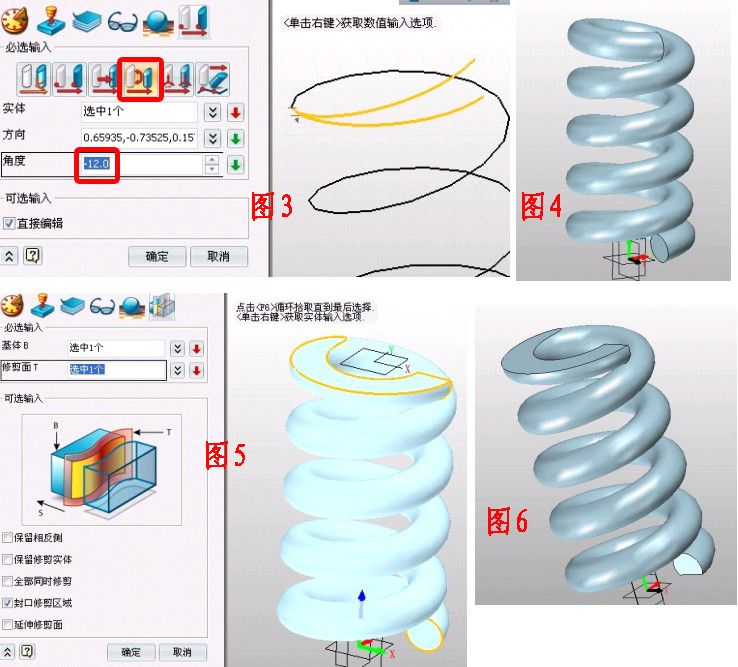

点击造型——移动——绕方向旋转,选择最上方的一段曲线，方向如图3（把鼠标放在曲线的断开处即可显示出方向箭头），旋转-12度。同理，旋转最下方的曲线，角度为12度。

点击线框——连接曲线，把三段曲线连接成整条曲线。点击造型——杆状扫掠,直径为18，如图4。创建两个XY基准面，分别偏移186和12，点击造型—修剪，参数如图5，注意要保留部分的选择，效果如图6。

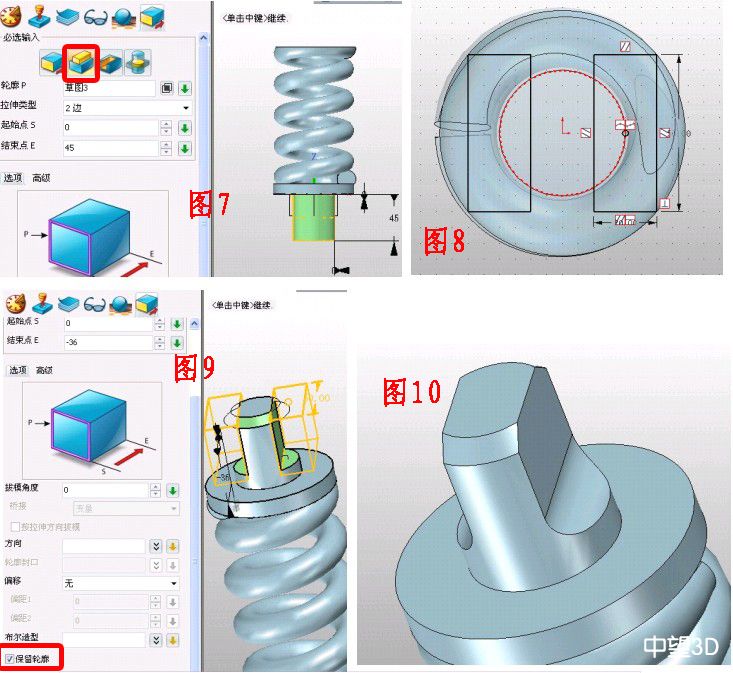

XY面插入草图，以原点为圆心绘制半径为39的圆，退出草图并拉伸，起点、终点分别为8和-2。在拉伸后的柱体底面插入草图，绘制半径为20的圆，拉伸，效果如图7。

在XY面插入草图，绘制两个竖直方向对称的矩形，相距20,如图8。先将小圆柱体边缘倒角，距离为5。选择拉伸——减运算，拉伸两个矩形草图，参数如图9，注意将保留轮廓前打钩，留作后用。再将如图所示的位置倒圆角，半径为10，效果如下图10。

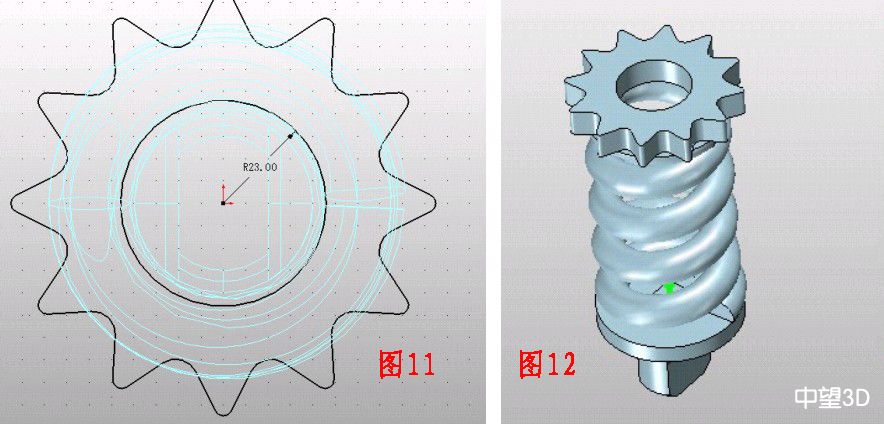

在XY面插入草图，绘制如图11所示的图形，退出，点拉伸—基体，注意，选择起始点时，如果不记得弹簧上平面距离原点的距离，有个简单的方法，右击鼠标选择“目标点”，把点放在弹簧的上平面，点击即可出现数据，此方法很简便，应用的也很广泛。拉伸出厚度为20的造型，效果如图12。

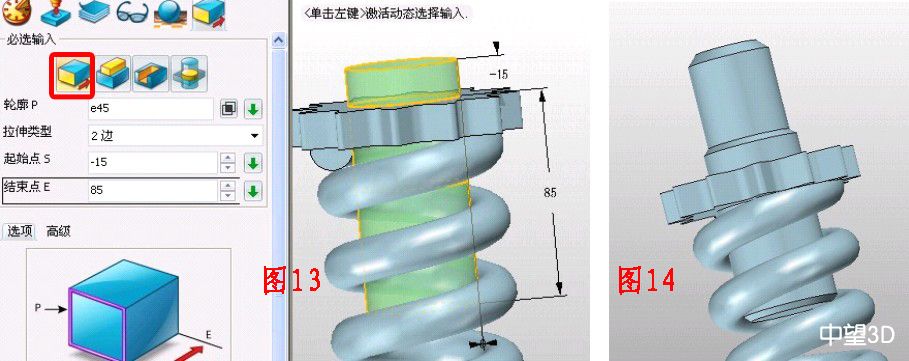

点击拉伸——基体，轮廓选择圆孔的上边缘，数据如图13，将拉伸后的柱体上下边缘倒角，距离为3。再次点击拉伸——加运算，轮廓选择柱体的上表面，拉伸高度为45的柱体，并倒角，距离为5，效果如图14。

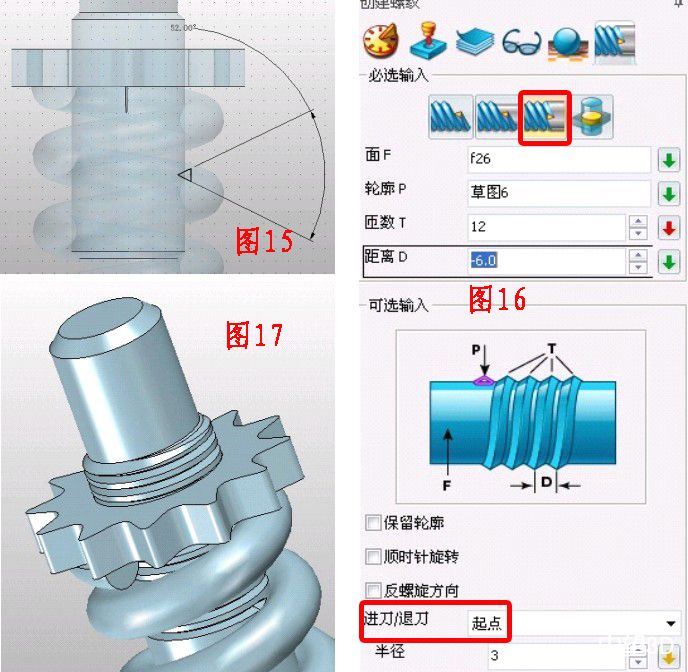

在YZ面插入草图绘制如图15所示的三角形，点击造型——螺纹——减运算，参数及效果如图16。效果如图17。

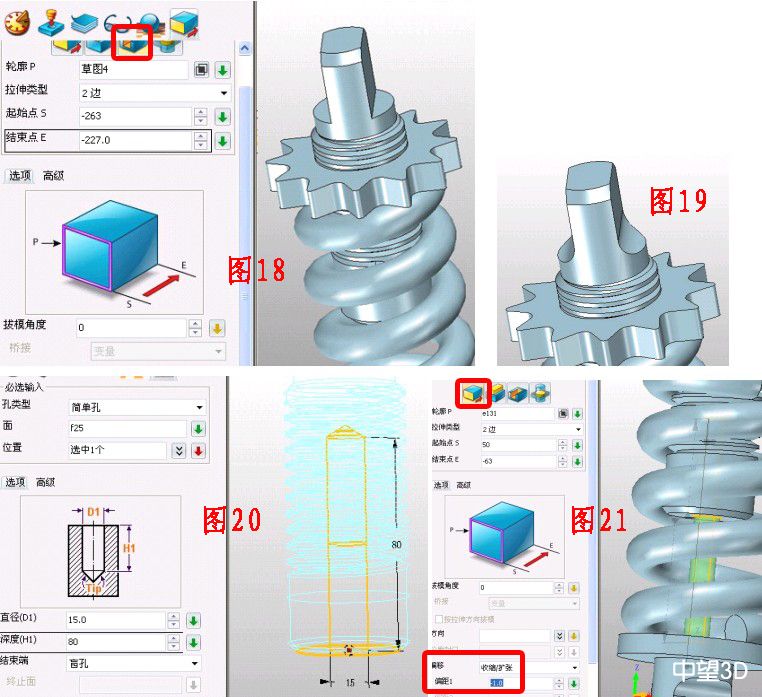

再次拉伸之前的两个矩形的草图，参数如图18。注意这次将“保留轮廓”前的勾去掉。再将图19所示的部分做圆角，半径为10。点击造型—孔，在图20所示的柱体下表面中央打孔，参数如图，点击拉伸——基体，轮廓为孔的边缘，注意偏移一定距离，拉伸数据如图21。

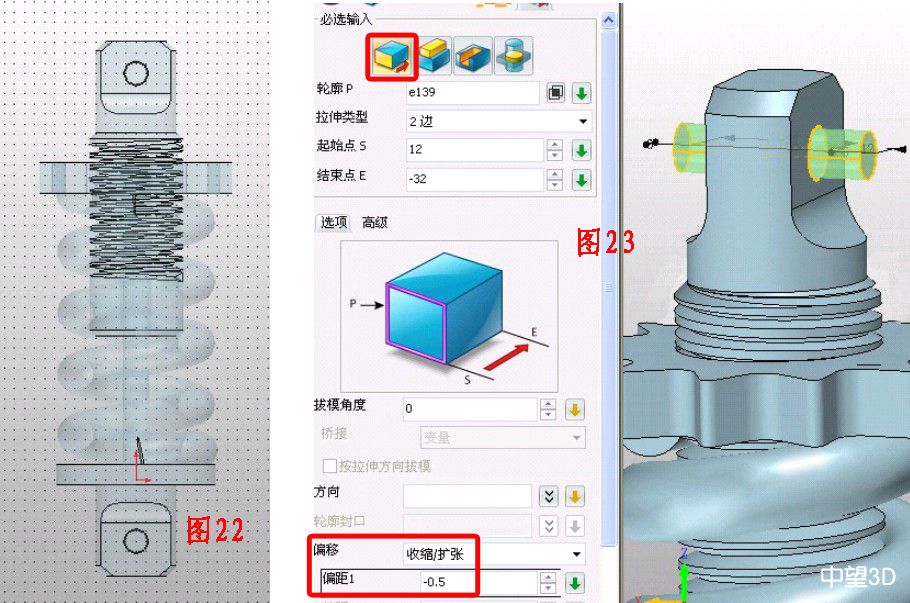

在YZ面插入草图，绘制如图22所示的位置绘制两个半径为6的圆。退出草图后拉伸减去，形成两个孔。点击拉伸——基体，轮廓为孔的边，数据如图23，拉伸出一个圆柱体，注意偏移数据的设置。

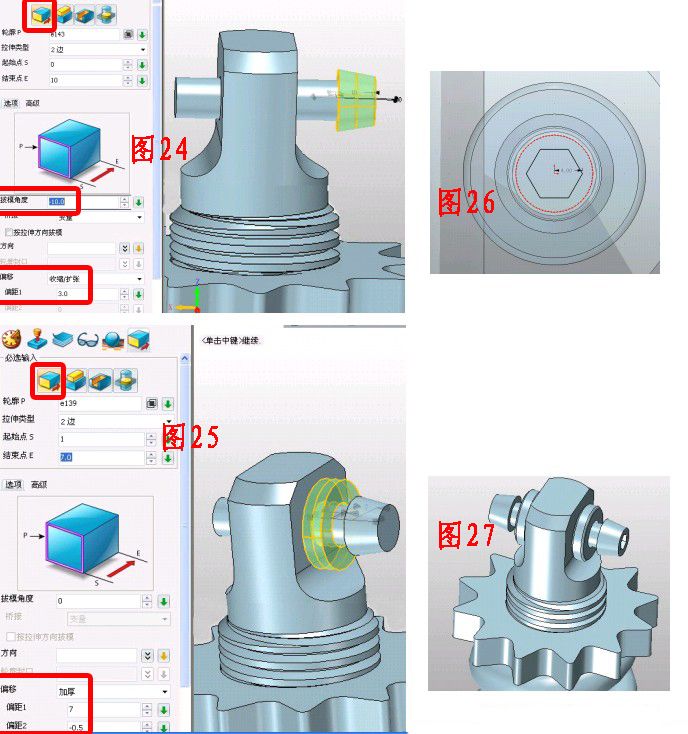

点击拉伸——基体，按图24所示拉伸出一个凸台，数据如图，再以孔边缘为轮廓拉伸出一个圆环，参入如图25，然后给圆环做圆角。在凸台的外表面插入草图，绘制正六边形并拉伸减去，如图26，点击镜像，把凸台和圆环以XZ面镜像复制，如图27。

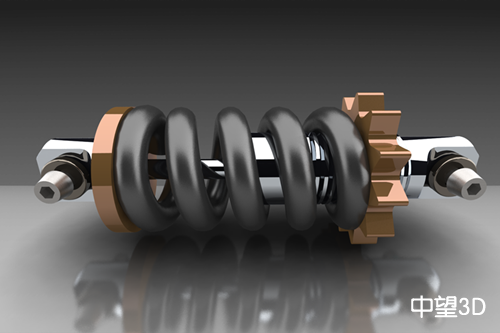

点击复制——沿方向复制，将图27所示的两个凸台、圆环及轴沿着Z轴负方向移动230的距离复制出来，至此模型制作完毕，最后点击视觉样式——面属性，给模型涂上颜色即可。
