我们在CAD绘图中，我们想取他们几个单独且相连的直线和圆弧总长度，这个时候需要每个去量测后，再相加。 如果这样操作，我们的工作量就会很增加，且不准确；在这里，我会告诉大家一个简单有效的方法：

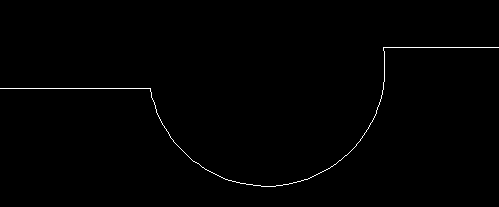

第一步：先画图，独立直线和圆弧相交，如下图所示：

第二步：确认直线和圆弧端点相交，不可有多出来的现象；

第三步：输入快捷键：PE，按回车键；按照提示输入“M”，敲回车；出现“选择对象”命令。

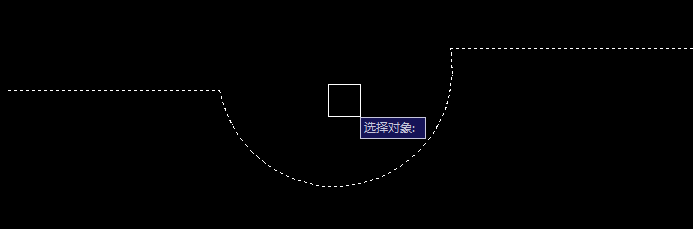

第四步：按照命令，选择图示中的两根直线和一个圆弧，然后敲回车键，选择默认的“Y"，继续回车

第五步：按照命令栏中，选择”合并“，输入”J“，敲回车；

第六步：继续回车，直到命令完成；两根直线和一个圆弧就形成一条多段线；

第七步：我们可以执行“取长度”的命令，如图，长度就是两个直线和一个圆弧的总长度：78.5065

注意事项

这里的直线和圆弧，必须要首尾相连，交叉的线不可以实行此操作！
