CAD使用范围最广的一款绘图软件，块的使用可以CAD使用范围最广的一款绘图软件，块的使用可以提高CAD绘图的效率以及修改效率，这里给大家分享下CAD块的创建使用和修改提高CAD绘图的效率以及修改效率，这里给大家分享下CAD块的创建使用和修改

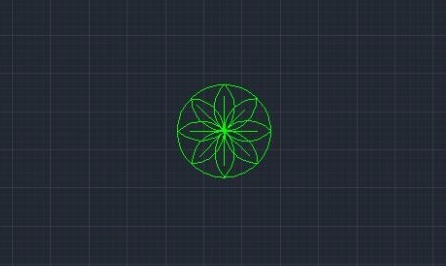

1. 任意打开一张新图纸，绘制要制作为块的图形，一般为常用标准件，常用图标，图框等

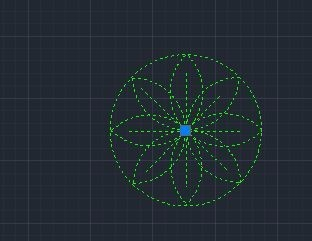

2. 全选刚刚画的图形，在操作面板找到创建块BLOCK命令单击，或者使用快捷命令输入BLOCK回车确定。

3. 在块定义对话框中输入名称，然后点击拾取点命令按钮，在图纸上指定基点（这个点是我们插入块时的基点，如果离图形太远会导致我们插入块的时候，找不到图形）

4. 指定好基点后我们就可以看到坐标了，当然这个坐标也可以手动输入，然后点击确定这样块就建立好了，此时可以选择将图纸另存方便下次调用（个人感觉还是将所有要用的块都建立在一张图纸上，用的时候复制粘贴还要快捷点尔）

5.这里介绍插入块，选择插入块命令，或者使用快捷命令INSERT

6.在弹出的对话框中选择浏览找到刚刚保存的图纸，（如果你需要的块在这张图纸中有的话可以直接下拉选择）然后点击确定。

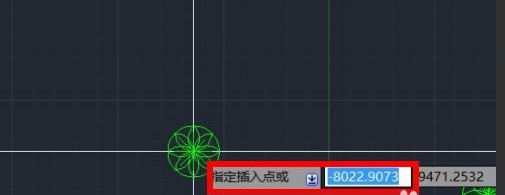

7.此时我们就可以看到块的预览，选择要插入的位置单击左键鼠标插入。

8.这里介绍修改块，如果要对块进行一些调整例如图框标题，日期等等。选择要修改的块（只选择要修改的其他不要选）单击鼠标右键选择块编辑器。

9. 进入块编辑器后我们可以按照正常画图纸的方法修改块，例如我修改了块的颜色和线宽（如果没有特殊用途，不要随便移动图形位置），修改完成后点击关闭块编辑器

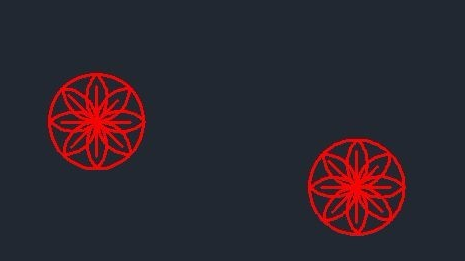

10.选择将更改保存到，这样我们就修改了块的属性，此时你会发现这张图纸中所有的这种块都一起修改了。

注意事项

修改块的时候不要拖动图形位置

块插入点最好选择在图形上
