在CAD绘图时，不同类型的图形最后都需要按同一标准放于图框中，那么企业如何制作符合自己需要的图框呢？大家应该知道，一共有A0-A4五种标准的图副，图框里一般都包含标题栏、附加栏、代号栏、参数栏几个重要信息栏。那么现在我以A3图幅为例介绍一下专用图幅绘制的过程。

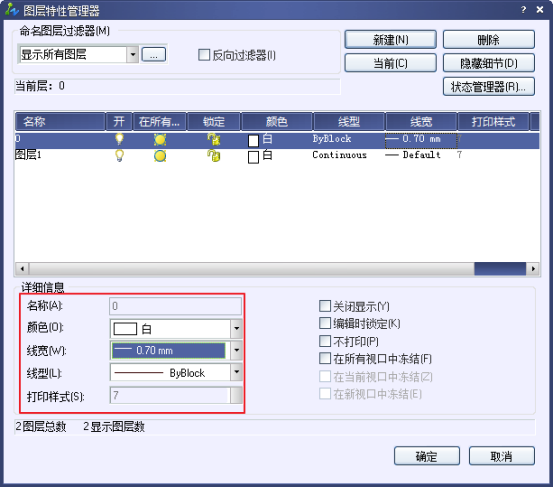

首先创建图层并设置好颜色随层、线性为实线、线宽0.7mm如图所示。

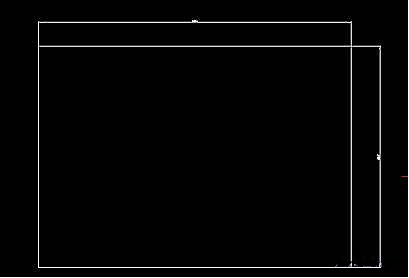

绘制一个A3大小的矩形当做图纸外形，选择第一点0,0选择对角点420,297。
在以图纸边界为参照绘制出图框边界线，在这里主要控制图框两对角点（25,5）和（415,292），以两点为参照绘制矩形。

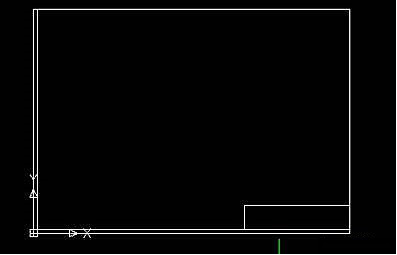

然后绘制标题栏，同样绘制矩形，捕捉到右下角点，指定另一角点，注意的是要在绘制标题栏时选择细实线。

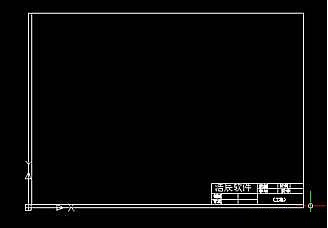

接下来画标题栏的内部结构，用偏移并辅助修剪命令即可。然后用书写文字完成标题栏的填写，并在绘制前使用文字样式控制文字显示情况。
一样的方法可以完成参数栏、附加栏、代号栏的修改和绘制，图框绘制好以后，建立外部块，使用快捷键w打开永久块创建窗口，选择基点和块的名称，选择图块存放的位置，那么下次我们需要图框时，就可以直接把块插入到绘图区域中来了。
