前两天小编为大家介绍了装配图的绘制方法，它是机械图样的一种。今天我们来学习另外一种机械图样的绘制，那就是轴的零件图。大家先观察一下下面这张完整的轴的零件图，可以发现，它由几个部分组成，所以我们可以先画好每个部件，也就是从部件开始绘制。

在开始正式的绘制之前，我们首先调用一个样板图。也就是说，可以根据所绘图形的大小及个数，确定绘图比例和图纸尺寸（根据自己的需要设置即可），建立或调用符合国家机械制图标准的样板图。如果没有需要的样板图，那就应先设置绘图环境。设置包括绘图界限、单位、图层、颜色和线型、文字及尺寸样式等内容。比例命令是scale。设置好之后记得保存图形文件，可以用savers命令来指定保存的路径。

现在可以开始画图了。首先绘制主视图。

轴的零件图里有一条对称轴，并且整个图形是沿对称轴的方向来排列的，大部分线条与轴线平行或垂直。根据这一特点，我们可先画出轴的上半部分，然后用镜像命令复制出轴的下半部分。

用偏移(OFFSET)、修剪(TRIM)命令绘图。根据各段轴径和长度，平移轴线和左端面垂线，然后修剪多余线条绘制各轴段。也可以调用直线(LINE)命令，结合极轴追踪、自动追踪功能先画出轴外部轮廓线，再补画其余线条。

用倒角命令(CHAMFER)绘轴端倒角，用圆角命令(FILLET)绘制轴肩圆角。

接下来绘制键槽。用样条曲线绘制键槽局部的剖面图的波浪线，然后填充图案。然后用样条曲线命令和修剪命令将轴断开。

绘键槽剖面图和轴肩局部视图。整理图形，修剪多余线条，将图形调整至合适位置。

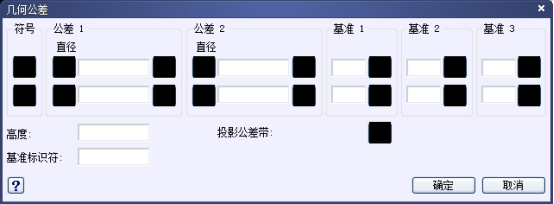

画完图之后记得标注尺寸和几何公差，在菜单栏中选择标注——公差，弹出几何公差对话框。

具体的设置就不赘述啦，大家按照需要进行调整即可！
