题目：

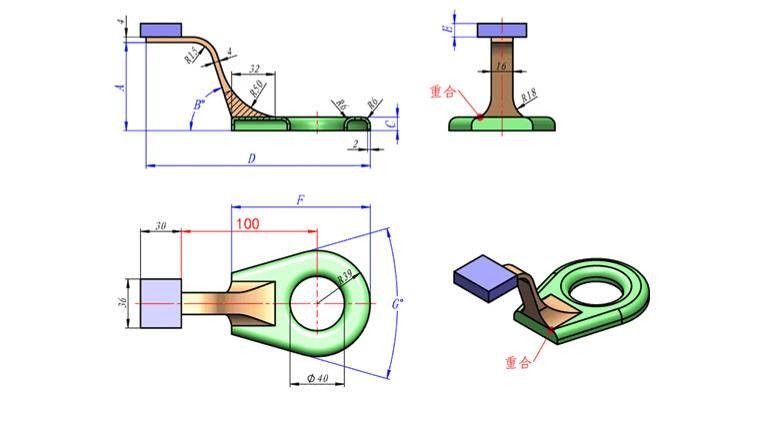

       7、参照下图构建立体模型，为便于描述其中的形态关系，用三种颜色表示。其中绿色部分是壁厚为2的等壁厚形体。请问：
       1、模型的体积是多少？
       2、假设模型按照前视图形态放置在水平平台上（即绿色区域的底部接触平台）。如果保障整个模型不倾倒，即整个模型的重心坐标在底面的投影落在绿色部分范围之内，红色尺寸所能达到的最大值是多少？

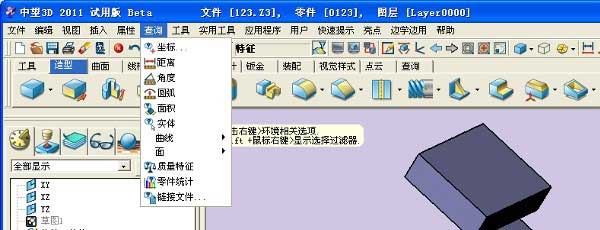

       打开上一步绘制的实体文件，选择【查询】-【质量特性】如图1所示。

图1

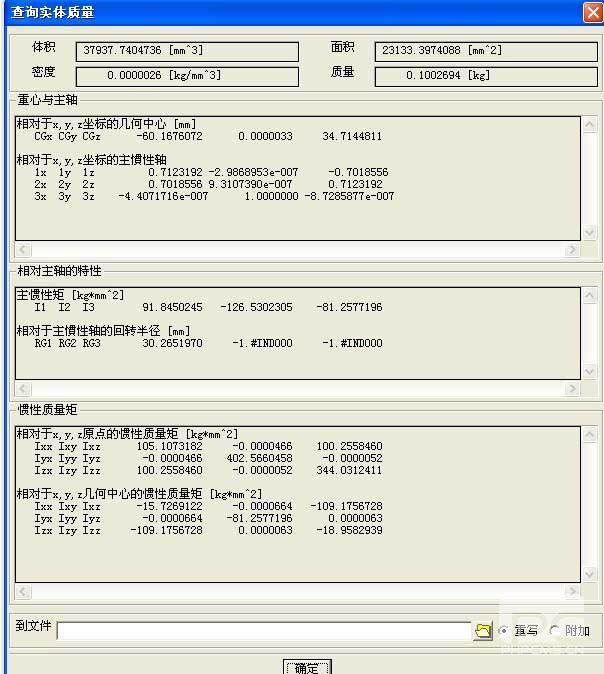

       选择实体，单击确定，弹出如图2所示对话框。查得实体体积为37937.7，与答案数值相差小于1%。实体绘制正确。题目1完成。

图2

       根据图2查得，当前零件重心坐标为 ，根据图1-1得知坐标系原点到绿色部分最左端的距离为63。所以，只要重心落在X-63以内，零件均不会倾倒。

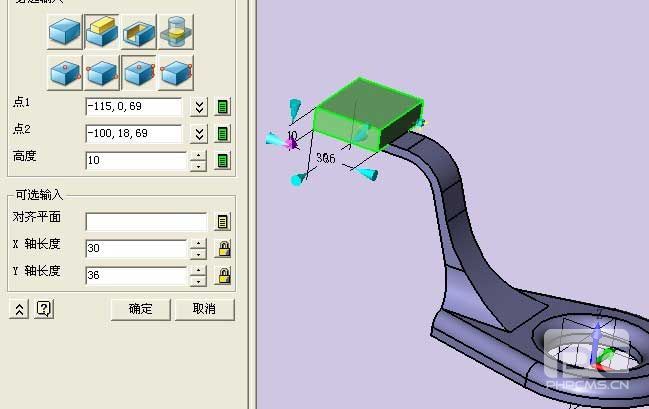

       在管理器上选择六面体功能单击右键选择【重定义】命令，重新编辑六面体。如图3所示

图3

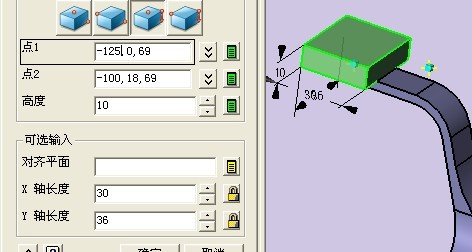

       减小点1 的X轴数值，输入-125，如图4所示。

图4

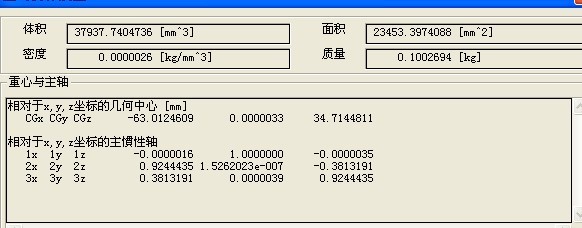

       再次计算重心，测得重心坐标已经在绿色部分外，但已经相差不大。

图5

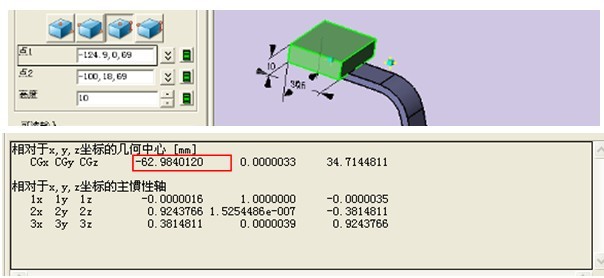

       依此方法继续调整六面体点1的X坐标，精确到一位小数。最后得出X-124.9为最优尺寸。如图6所示。

图6

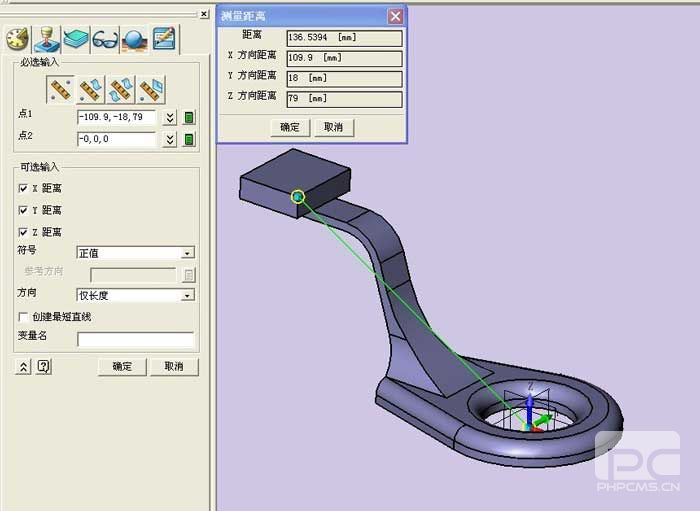

       使用【查询】-【距离】，在屏幕上单击鼠标右键，选择特征点，选择如图7所示两点，观察X方向距离为109.9，答案计算正确。题目2完成。

图7

       作为一款国产的三维CAD软件，xelega3D软件还是非常不错的，高端软件能实现的功能，他一个也不少，而且很多建模思路都是和我们中国人的想法很接近，学习起来也非常容易。我个人就没有特别去学，xelega软件拿来就非常上手，稍稍研究了些时日，越来越喜欢了。
