以下均以一个简单回旋体为例：

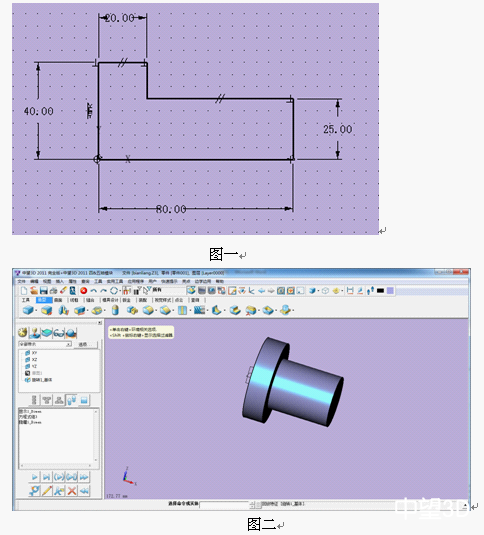

       一、绘制零件轮廓，尺寸如下（图一）：

       二、使用旋转拉伸命令生成模型（图二）：

       三、切换显示方式为线框方式，将尺寸显示出来（图三）：

图三

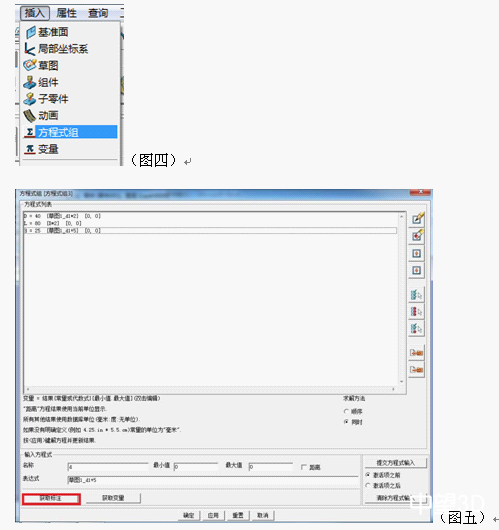

       四、点击“插入”菜单中的“方程式组”，在如下对话框中的表达式处点击图中红框所示“获取标注”，选取尺寸为20的标注，即图中表达式中的“草图1_d1”，逐个设置各个变量（图四、五）。

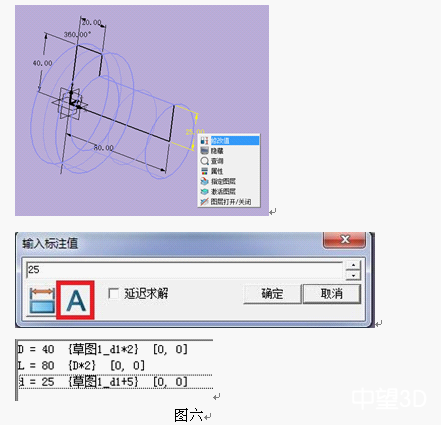

       五、逐个修改除了尺寸为20以外的各个尺寸值，在出现的对话框中选择中红框所示“A”，在出现的变量对话框中，逐个设置尺寸值为40、25、80对应的变量为如图六所示：

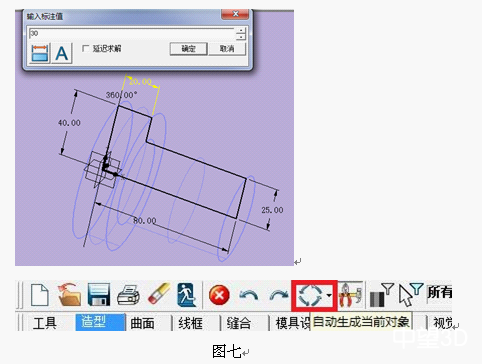

       六、修改尺寸值20为30，点击回放按钮进行刷新（图七）。

       七、结果图如下，切换显示方式为着色（图八）。

图八
