为什么修改了标注样式的字高但标注文字的大小没变
有时候我们发现CAD图纸中标注文字的高度不合适，希望修改标注样式的字高，但在标注样式里重新设置了字高后，图中标注的文字高度却并没有改变，这是为什么呢? 遇到这种情况需要具体问题具体分析，首先要看一下标注的参数，确定一下原因。我们可以选中有问题的标注，输入LI命令回车，查看一下标注的参数。
LI查询命令跟特性面板（CTRL+1）查看标注参数不一样的地方在于查询会显示此标注有哪些参数跟标注样式是不一致的，也就是上图中显示的“标注样式替代”参数，这些是此标注创建后单独修改过的参数。从上图可以看出此标注单独修改过文字高度（DIMTXT），所以标注样式的文字高度无论设置成多少，这个标注的文字高度始终是2.0。
这种问题的解决办法就是让标注重新使用标注样式设置的字高，方法有下面几种。

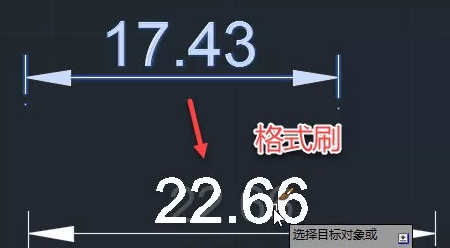

1、 如果有字高正常的标注，可以直接用格式刷从这些标注将字高刷过来，如下图所示。

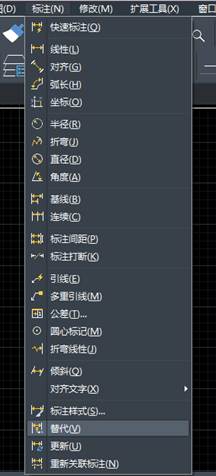

2、 如果用格式刷不方便，可以直接用标注替代功能将标注中的替代参数清除。在标注菜单中选择“替代”，如下图所示。
点击“替代”后命令行会提示设置替代变量还是清除替代。输入C，回车，然后选择要处理的标注，就可以将替代参数清理掉。
