在CAD中设置等轴测环境
CAD为绘制等轴测图创造了一个特定的环境。在这个环境中，系统提供了相应的辅助手段，以帮助用户方便地构建轴测图，这就是等轴测图绘制模式。用户可以使用【Dsettings】命令和【Snap】命令来设置等轴测环境。
【Dsettings】命令可用于设置等轴测环境，它的执行方法有以下3 种。
方法一：在命令提示行输入【Dsettings】或【Ddrmodes】命令并按【Enter】键。
方法二：执行“工具>草图设置”菜单命令。
方法三：鼠标右键单击状态栏中的“捕捉模式”按钮，在弹出的菜单中选择“捕捉设置”命令。

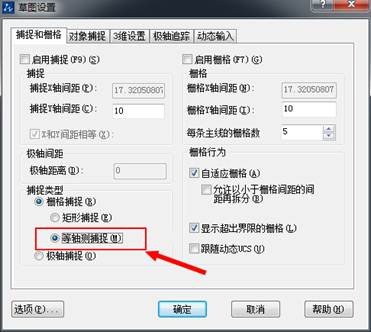

在弹出的“草图设置”对话框，选择“等轴测捕捉”单选项，最后单击“确定”按钮，这样就启动了等轴测环境，如图所示。
采用前面的方法设置好等轴测环境，以当前视图为“右视平面”为例，此时的光标显示如图所示。
按功能键【F5】，视图会切换到“左视平面”，此时的光标显示如图所示。
继续按功能键【F5】，视图会切换到“俯视平面”，此时的光标显示如图所示。
注：使用功能键【F5】和快捷键【Ctrl +E】来切换等轴测视图的效果是一样的。
