CAD怎么利用三维扫掠制作弹簧建模
1、打开CAD,先点俯视图,再点西南等轴侧。

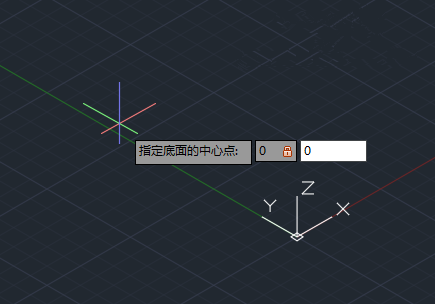

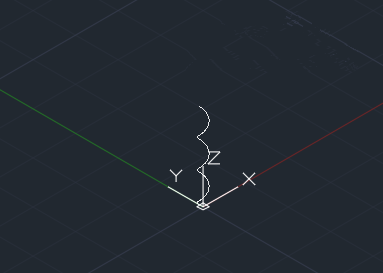

2、画螺旋线:输入Helix命令,回车,指定底面中心点(0,0),回车。

3、指定底面半径5,顶面半径5,高100。

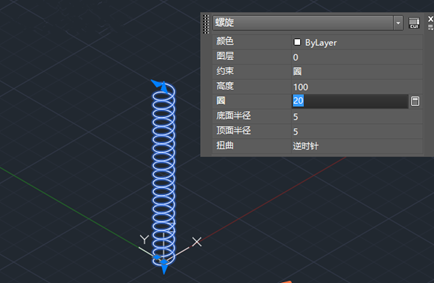

4、双击螺旋线,调出螺旋线特性选项板,将圈数改成20。

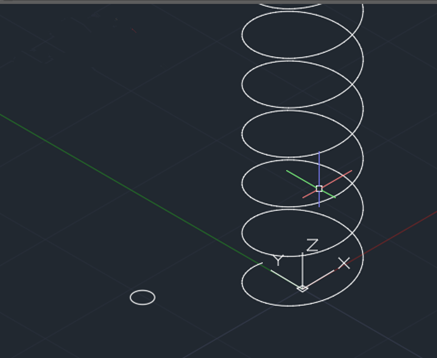

5、画半径为1的圆,如图。

6、输入sweep回车,指定扫略对象(圆)回车,扫略路径(螺旋线),再将视觉样式改为真实即可。
以上就是CAD制作弹簧的教程,大家尝试画一下吧。
