CAD如何进行图形延伸
在CAD绘图过程中经常发现图形的尺寸短了,这时候不需要重新画一个,我们可以用延伸操作进行图形的延伸。下面将介绍如何进行图形延伸。

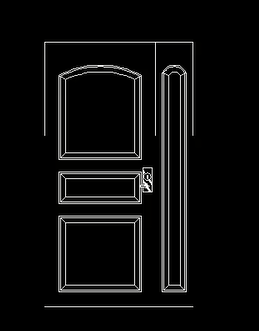

1、 执行打开命令(快捷键为Ctrl+O),打开素材文件。

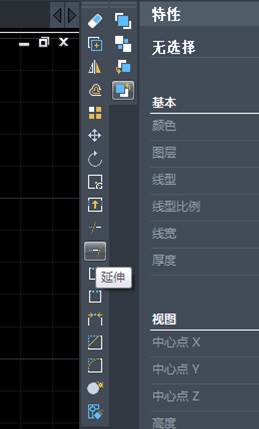

2、 执行修改面板中的延伸命令。

3、 选择最下方水平直线作为边界边。

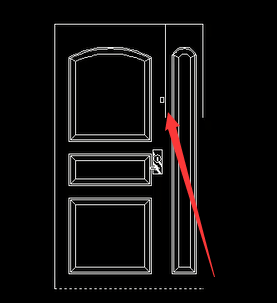

4、 捕捉要被延伸的直线,这里选择第一条直线。

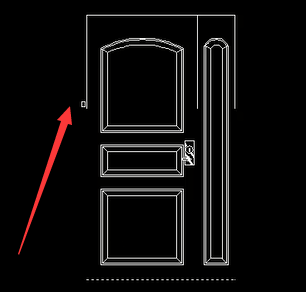

5、 再次选择中间的直线。

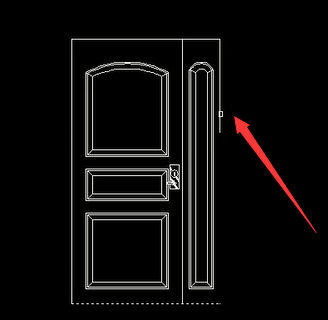

6、 再次选择最右端的垂直直线。

7、 完成直线的延伸。
