题目如下：

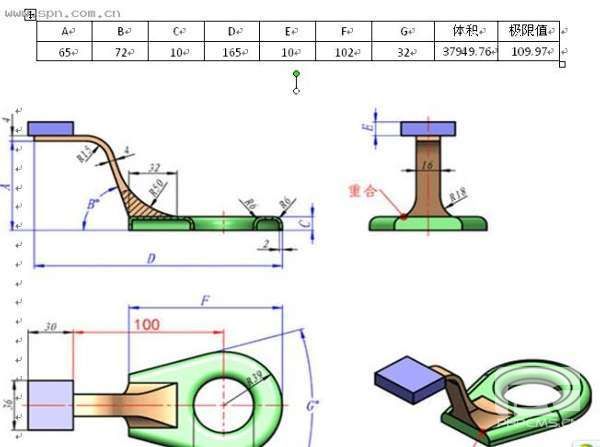

　　7、参照下图构建立体模型，为便于描述其中的形态关系，用三种颜色表示。其中绿色部分是壁厚为2的等壁厚形体。请问：

　　1、 模型的体积是多少？

　　2、 假设模型按照前视图形态放置在水平平台上(即绿色区域的底部接触平台)。如果保障整个模型不倾倒，即整个模型的重心坐标在底面的投影落在绿色部分范围之内，红色尺寸所能达到的最大值是多少？

　　第一问是求零件的体积，要知道零件的体积就必须先建立模型，因篇幅有限，本文只介绍使用xelega软件对该题模型的建立方法。

　　步骤如下：

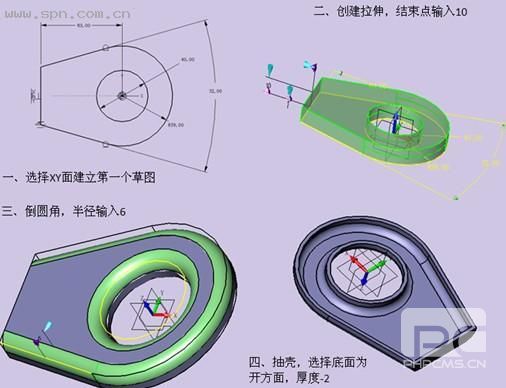

　　建立第一个实体特征：

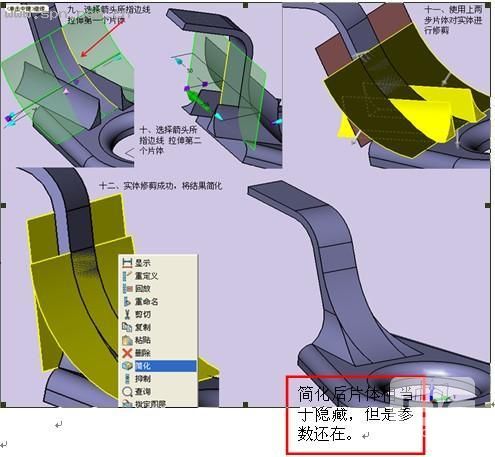

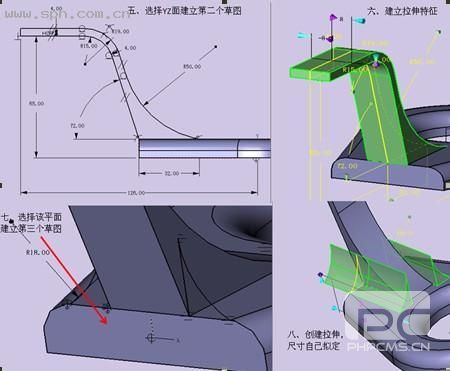

       建立第二个实体特征：

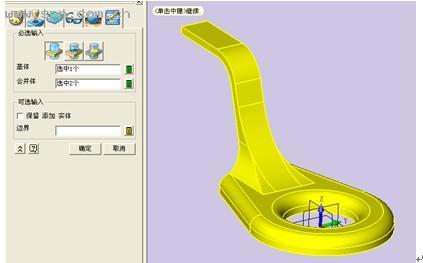

　　使用组合模型 功能，选择之前做的实体为基体，上一步修剪完成的两个实体为合并体。单击确定，零件合并成一个实体。如图1-21所示。

图1-21

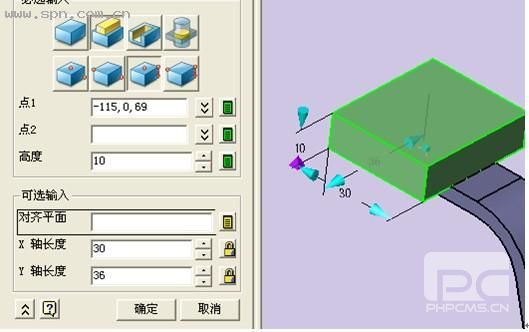

　　选择六面体功能，建立第三个实体特征。

图1-22

　　零件完成，并再次检查零件尺寸。
