CAD如何编辑标注尺寸界线的倾斜角
在CAD中，对于完成的标注，还可以使用“编辑标注”命令对尺寸文字的角度、尺寸界线的倾斜角进行修改，接下来就以一个图形为例为大家介绍一下CAD中编辑标注尺寸界线的倾斜角的方法！

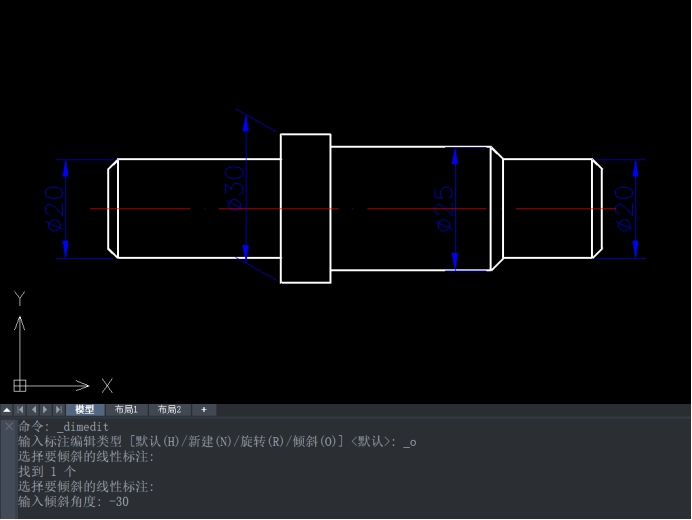

1. 打开一个需要编辑的图形文件，如下图所示，由于直径30的标注文字压在了中心线上，可以将标注尺寸线倾斜一下以避免过中心线。
2. 依次点击【标注】——【倾斜】按钮激活命令，根据命令行提示选择直径30的标注，截止按回车键完成选择，输入倾斜角度-30（输入-30°表述顺时针方向倾斜30°），编辑完成后的效果如下图所示。
以上就是在CAD中编辑标注尺寸界线的倾斜角的方法，大家可以参考一下，并根据实际绘图需求灵活运用。
