CAD绘制一个酒架的步骤方法

在使用CAD时想要设计一款酒架，我们应该如何设计呢？今天给大家分享一下CAD绘制酒架的操作方法，具体如下：

1、首先打开CAD软件，在CAD上画一个框（快捷键REC），然后在屏幕上随意点一个点。再点击键盘“D”，填写尺寸，例如1000*500。

2、接着从框中间，画中心线。如下图所示：

3、然后将两条中心线，以交接点，旋转（快捷键RO）45°。

4、因为涉及酒架板件的厚度，这里以18mm板材厚度为例。然后修改“管理用户坐标”，快捷键ucs。在模型里面，点解任意一条斜线，点击两处不同位置（同一斜线上），再点击上方任意一个位置。确定“管理用户坐标”完成，如下图所示：

5、然后将其中一条线“移动”（快捷键m）9mm，再“复制”（快捷键CO）18mm。如下图所示：

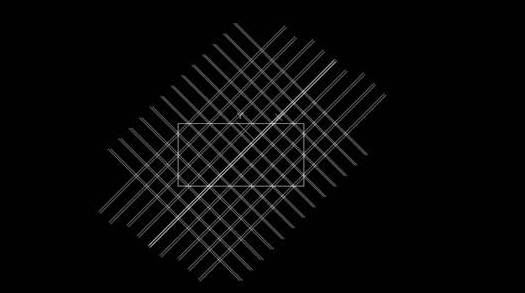

6、然后左边的斜线也一样复制，将线（以内空为100*100）复制整个框内。如下图。在复制线时，鼠标“管理用户坐标”依旧要保持45°角。复制数据填写118。

7、接下来将四周多余的线，剪切(快捷键为TR)掉。

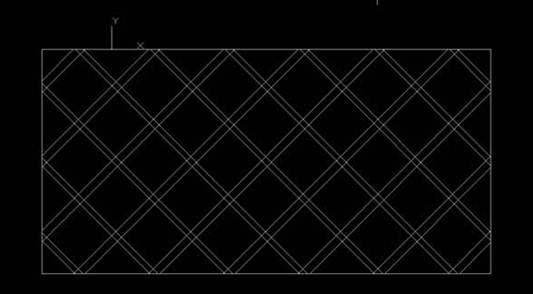

这样的操作后酒架就绘制完成了，大家可以参考操作着手练习一下，希望对大家有所帮助。
