CAD弯头绘制技巧
如何使用CAD绘制弯头呢?这时,我们就需要用到倒圆角命令了。这样我们会方便很多。
1.首先,我们要打开CAD软件。
2.然后,绘制弯头的管道大小一样的双线管道,这里需要相互垂直。

3.直接输入倒角命令F,然后再输入半径R,一般弯头中心线的弯曲半径是管道直径D,外边圆弧是1.5D,内边圆弧弯曲半径为0.5D

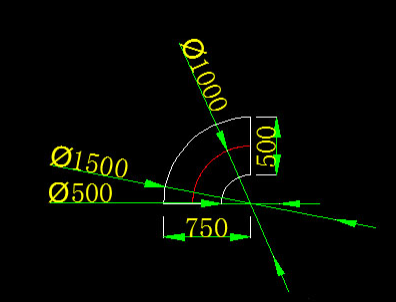

4.绘制完成后,删除两边多余的直线线段,连接弯头内外两边就完成了,结果如下图:
