所谓“捕捉”，是指强制性地控制十字光标，使其根据定义的x轴和y轴方向的固定距离（也就是步长）进行跳动，从而精确定位点。例如，将x轴方向上的步长数值设置为20，将y轴方向上的步长数值设置为30，那么光标每水平跳动一次，将经过20个绘图单位的距离；每垂直跳动一次，则经过30个绘图单位的距离；如果连续跳动，则经过的距离是步长的整数倍。

使用“捕捉”功能主要有以下几种方式：

单击状态栏中的捕捉按钮。

按快捷键F9。

执行【工具】——【草图设置】命令，在打开的对话框中展开【捕捉和栅格】选项卡，然后选择【启用捕捉】复选框。

下面通过将x轴方向上的步长设置为20个绘图单位、y轴方向上的步长设置为30个绘图单位，学习捕捉功能的参数设置和启动操作。

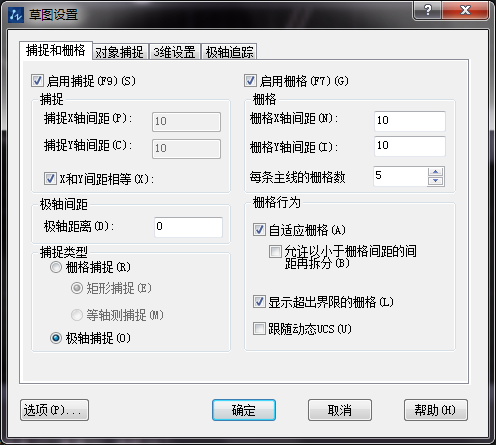

1.在状态栏中的捕捉按钮上右击，在弹出的快捷菜单中选择【设置】命令，打开草图设置对话框。

2.在对话框中选择【启用捕捉】复选框，即可打开捕捉功能。

3.在【捕捉X轴间距】文本框中输入数值20，将x轴方向上的不做间距设置为20.

4.取消选择【x轴间距和y轴间距相等】复选框，然后在【捕捉y轴间距】文本框中输入数值，如30，将y轴方向上的捕捉间距设置为30.

5.最后单击确定按钮，完成捕捉参数的设置。

注意：【捕捉类型】选项组中的参数用于设置捕捉的类型及样式，建议大家使用系统默认的设置。
