cad怎么绘制立体镜框镜子

cad怎么绘制立体镜框镜子？cad中想要绘制一个带有边框的镜子，该怎么绘制呢？下面我们就来看看详细的教程，需要的朋友可以参考下

1、打开cad并新建空白3d模型，进入三维立体绘图界面。使用视口工具主视绘图界面。

2、在二维绘图界面下绘制镜面基本框架形状，用矩形工具绘制，点击界面并输入参数，得到600x360的矩形框。

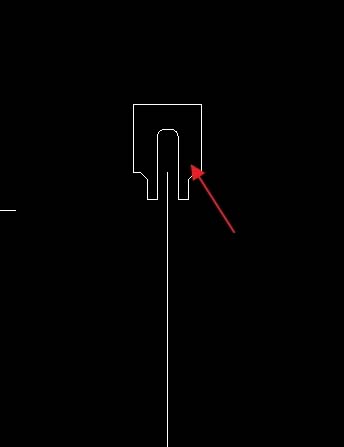

3、然后转换视图到右视图，我们绘制镜框界面外形。使用直线工具和偏移工具。首先绘制中心线，然后向两边偏移10mm，然后根据镜框绘制其他结构尺寸，并进行倒角修饰。

4、下来使用工具面域工具或reg快捷命令制作面域，使刚创建的截面为一个整体面域。

5、三维成型。进入三维工具栏，使用扫掠工具，先选取刚刚创建的面域，右击鼠标。在选择开始创建的矩形路径（路径必须是一个整体），我们会看到镜框已经成形了。

6、接下来绘制镜面。输入ucs，新建三维坐标，方便平面图绘制。在进入二维绘图界面绘制镜面。如图所示。然后拉伸平面尺寸。最后使用材质工具分别为镜框和镜面赋予材质。参数设置可以根据需要调整。这里因为电脑显示问题不做说明。在使用着色面工具对镜面着色。由于显卡问题，渲染不太好，大家可根据自己情况进行渲染。最终如下图。

以上就是cad绘制立体镜子图形的教程，很简单，喜欢的朋友可以尝试绘制一下。
