CAD利用加减方式查询组合面积
CAD软件提供了加、减查询组合面积的功能，如果选择了加或减运算，则可以从当前计算的总面积中加上或减去当前选择对象的面积。如果计算合并的面积，可以通过指定点或选择对象测量多个面积。接下来就以一个图形为例向大家展示一下具体的操作步骤！

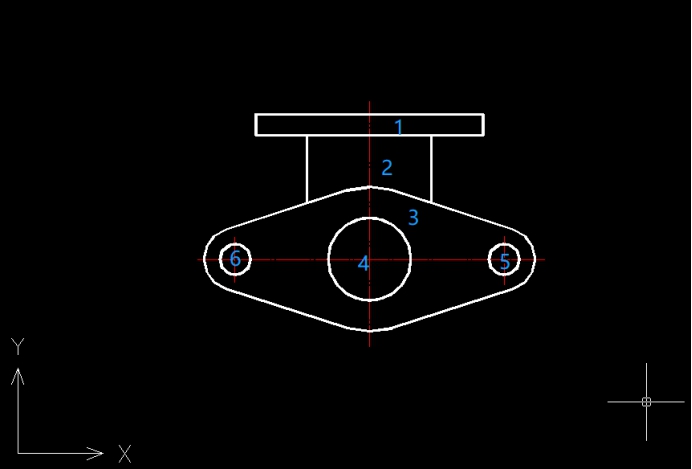

1. 打开一个需要测量的图形文件，如下图所示，为了方便大家理解，小编给图形标上了序号，从图中可以看到，总面积应为1、2、3三部分的面积总和减去4、5、6三个孔的面积。使用面积测量时，首先将计算方式设置为“加”模式，计算图形轮廓的总面积，再设置为“减”模式，减去三个圆的面积。

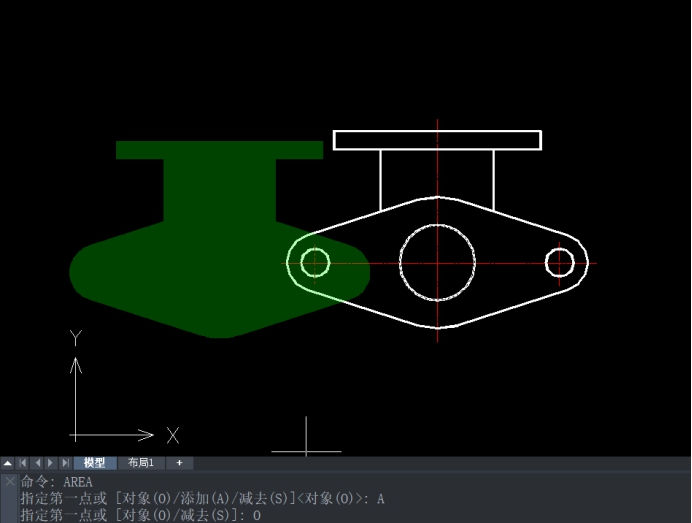

2. 依次点击【工具】——【查询】——【面积】按钮，或是在命令行输入AREA并按回车键确认，这时命令行提示指定第一个点，我们输入“A”按回车键确认，转入“加”模式，接着再输入“O”，按回车键确认，以选择对象方式添加计算面积的对象，依次选择1、2、3三个对象，并按回车键确认，如下图所示。

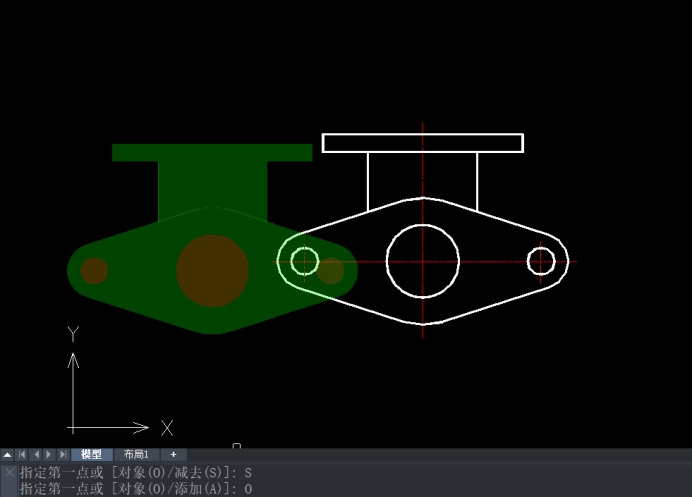

3. 在命令行提示指定第一个点时输入“S”按回车键确认，转入“减”模式，接着再输入“O”按回车键确认，依次选择4、5、6三个对象，如下图所示。
4. 以上选择完成后，按回车键确认，系统显示查询结果，总面积=34815.8。
以上就是在CAD中利用加、减方式查询组合面积的方法，可以看到，在命令执行过程中，luck18网址不断地根据加减对象面积的情况给出当前的总面积。
