CAD两个图形缩放对齐的方法

使用CAD软件过程中，当大家需要把绘制的两个大小不一的矩形缩放对齐时，这两个矩形是如何缩放对齐的呢，该怎样操作呢？下面我们来看看CAD缩放对齐是如何实现的吧:

1、在打开的CAD软件绘图区域中有两个大小不一的长方形，但现在需要把上方的长方形置于下方长方形上面，则需要缩小之后放才会更加和谐

2、接着在命令栏输入对齐命令，则输入快捷键al，即align，如下图所示：

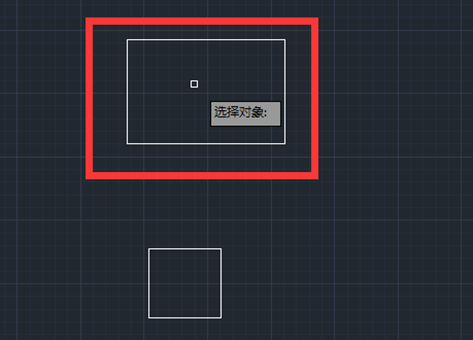

3、然后选择需要对齐对象，这里选择上方的长方形：

4、根据命令栏提示指定第一个源点，这里先点击左边的端点，如下图所示：

5、指定第一个的目标点后，选择下方的长方形某一个点，这里点击左边端点往里一点：

6、接下来按同样的方法指定其第二个源点以及目标点，如果还有需要的话可以继续添加更多源点以及目标点。

7、然后选择“是否根据对齐点缩放对象”，这里是需要缩放，则点击是。

8、最后点击之后，会呈现立即缩放对齐。如下图所示：

以上是在CAD中关于缩放对齐的使用方法和步骤，操作较简单，大家可以尝试练习一下。
