现实模型有一定材质外观并且处于一定光照环境下。为模拟现实环境以及创建逼真的模型效果，xelegaCAD中大家可以为模型添加材质以及贴图，并且进行光照条件的设置，最后再进行渲染。

【设置材质】

将材质添加到对应的图形对象上可以展示对象的真实效果。在材质选择的过程中，我们不仅需要了解物体本身物质属性，而且还需配合场景的实际用途、采光条件等，步骤如下：

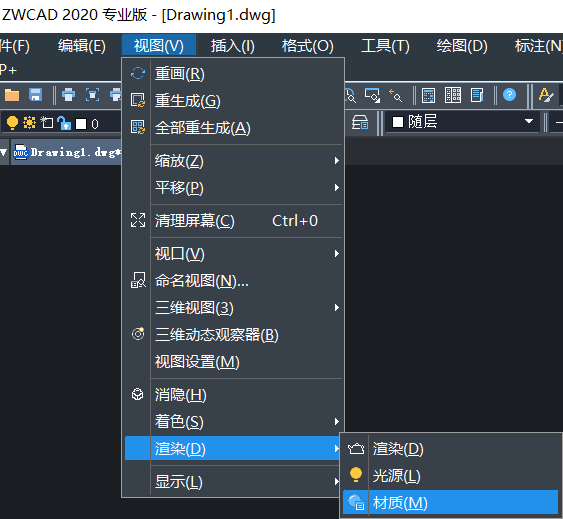

1.在打开的CAD中，在上方工具栏选择【视图】——【渲染】——【材质】。

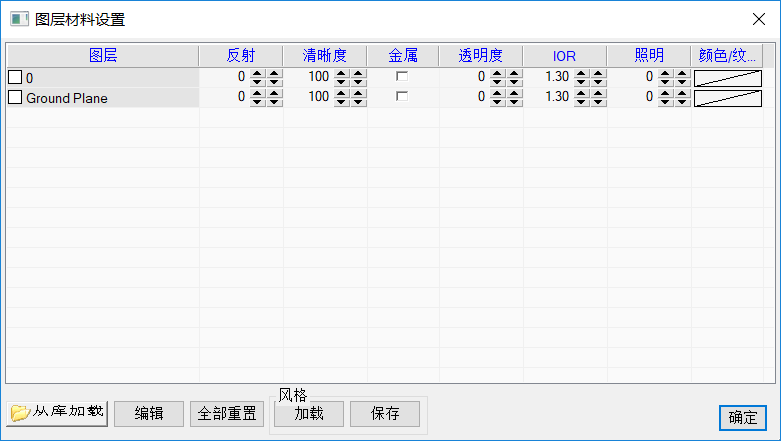

2.在弹出的【图层材料设置】窗口中，从材质库中选中某一材质，接着单击材质名称后面的【添加到文档】按钮，即该材质添加到文档的材质列表中。在绘图区域中选中某个实体，然后在【文档材质】中选中某医材质，点击右键，在弹出窗口中选择【指定给当前选择】，则该材质几天加到指定实体上：

【添加光源（聚光灯）】

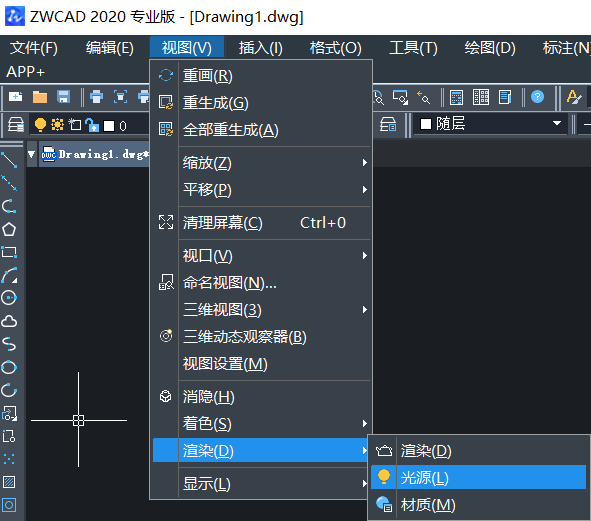

聚光灯是指从一点向空间锥形发散的光源，在上方工具栏点击【视图】——【渲染】——【光源】，如下图所示:

执行聚光灯的命令后，先光源位置的定义，接着定义照射方向，照射方向由光源位置发出的一条直线确定。下面简单介绍一下光视角和视场角两个选项:

【光视角】：照射最强的光锥范围，此区域内光照最强，衰减较少。将指针移动至聚光灯上，出现的光锥显示，内部的虚线圆锥显示范围即光视角范围。

【视场角】：聚光灯照射的外围区域，此范围内有光照，但强度呈逐渐衰减的趋势，用户输入的视场角是必须大于光视角。
