我们在CAD中将图纸画好以后，继续做的一件事就是套用图框。各个公司都有自己的图框和图幅。在制作图框时，大多数情况下都会按照1：1的比例：A0—1194X840；A1—840X597；A2—597X420；A3—420X297；A4—297X210。其中，前两个还经常要用到竖图框。还有，如果要用加长图框，应该要在图框的长边方向，按照图框长边1/4的模数增加。不论图框的长度大小是多少，在按照一定的比例打印出来时，图签栏的大小都应该是一样的。我们把不同大小的图框按照我们要出图的比例Scale大，将图套在其中即可。

至于施工图如何按照比例出图，有两点需要注意的：一是并非所有的平立剖面图都要按照1:100的比例来，对于一些没什么细部的仓库、厂房时，也可以考虑用到1:150或1:200的比例。这样才能够使图纸饱满。二是不管是什么图，绘制时都切记以实际每1MM对应CAD中的每个标准单位1来绘制（总图可以除外），不同比例的出图只是在字体大小、线性比例、标注的标注全局比例等地方不同。

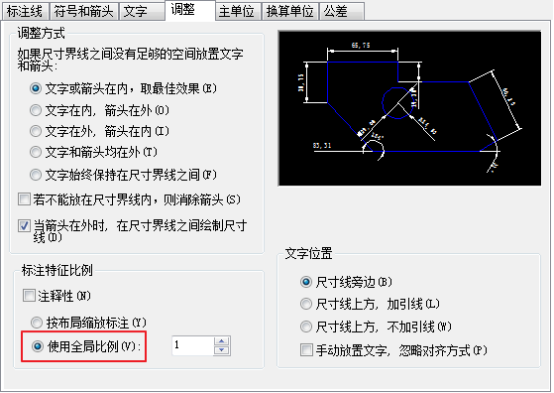

当然，以上都是把同意比例的图放在统一图框中的情形。而如果要把不同比例的图放进同一个图框就不一样了。现在比如我们要在一张1:100平面图中放一张1:20的节点大样来举例。首先确定1:100为这张图中的主打比例，1:100的平面图按照以上方法绘制完毕，1:20的节点大样，也按照上述方法绘制好，并修改好各个设置。当发现要将其并入1:100的图中出图时，把1:20的节点拷贝一份到1:100的图框内，Scale5倍，然后需要修改线性比例和标注中的两个参数，其中第一是将标注全局比例改为1:100（即主打比例），第二是标注线性比例，改为0.2。当然，在绘制其它比例的图纸时，如果一开始就确定其要和其他不同比例的图纸放在一起，上面的有些顺序可以调整，可以减少一些步骤，提高一些效率。

如果不按比例出图，也要注意一些问题，也就是比例问题。举个例子吧，在设计方案时到了整理出图阶段，就要注意比例问题了。第一点是要确定最后出图的图幅，在确定了最终出图比例后，需要打字估算一下大概的出图比例，然后按照打印出来的字高为2.5MM左右（方案文本的比例一般在1:200以上，除非是做别墅、小住宅、小公建，字体大小和标注尺寸可以适当小些）再推出在图纸中的字体大小和标注尺寸的合适数值。
