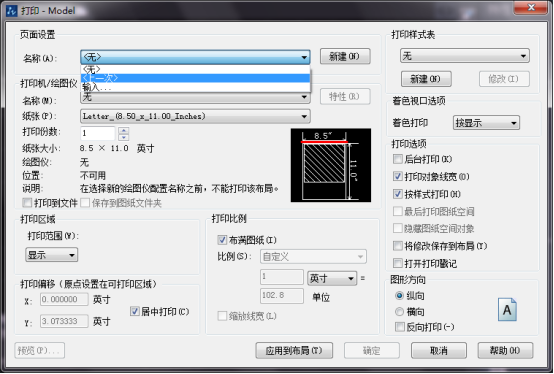

在CAD的布局空间中，执行打印命令后，系统弹出打印对话框，如下图所示。可以在【页面舍子】选项组中的【名称】下拉列表框中直接选中已经定义好的页面设置，这样就不必再反复设置对话框中的其他设置选项了。布局打印又分为但比例打印和多比例打印，单比例打印就是当一张图纸上多个图形的比例相同时，就可以直接在模型空间插入图框出图了。而多比例打印可以对不同的图形指定不同的打印比例。下面我们通过一个实例来了解多比例打印的过程。

【多比例打印的过程】

1.首先打开图纸文件，切换空间至布局1，选中布局1中的视口，按delete键删除。

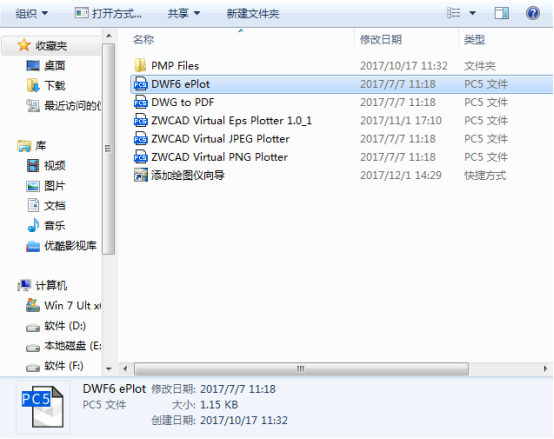

2.单击【文件】选项，选择绘图仪管理器选项，系统会弹出【plotter】文件夹。双击对话框中的【DWF6 eplot】图标。并在对话框中单击【设备和文档设置】选项卡。单击选择对话框中的【修改标准图纸尺寸】，选择ISOA3。

3.单击修改按钮，系统会弹出【自定义图纸尺寸】对话框，设置参数，单击下一步，在弹出的对话框中单击完成按钮，完成参数设置。

4.在打印对话框的页面设置中，当前布局为布局1，单击修改按钮，设置参数，单击确定，返回页面设置管理器。

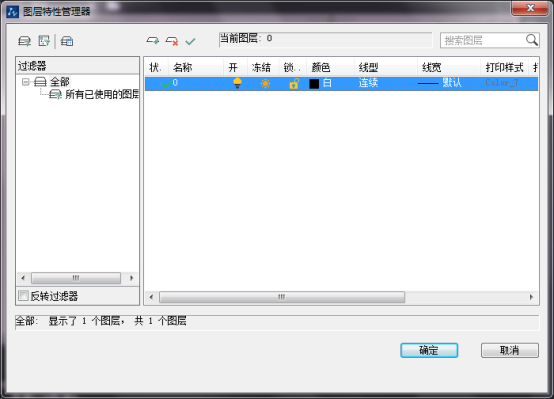

5.调用LA命令，新建视口图层，并设置为不打印，再将视口边框转变成该图层。

6. 单击【文件】，在下拉菜单中选择【打印预览】，如果效果满意，单击鼠标右键，在弹出的快捷菜单中选择打印，设置保存路径，最后保存，打印图形，完成多视口打印的操作。
