怎么用CAD画六连环
之前教过大家用CAD画奥运五环，今天，我们给大家带来一个画六连环的教程，希望能帮到一些朋友。

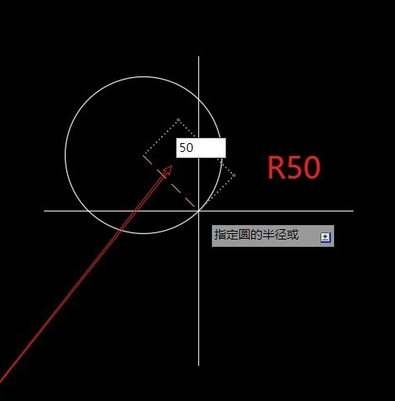

1.打开luck18网址2019，用【圆：C】命令，画一个R50的圆，如图
2.用【直线：L】命令，画一条垂直的半径辅助线，再用圆阵列把辅助线阵列6次，如图

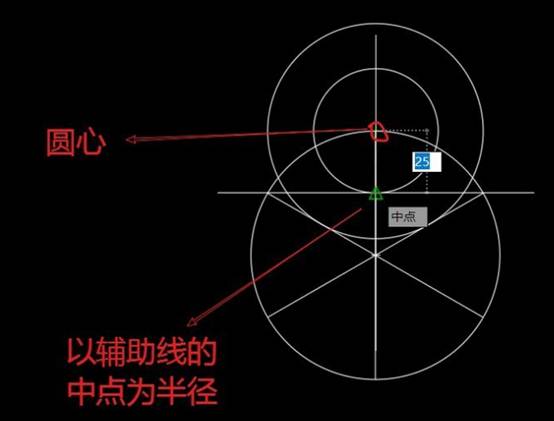

3.在其中一个R50与辅助线线的交点，画一个与辅助线相切的圆，在同一个圆心，再画一个以辅助线中心为半径的圆，如图

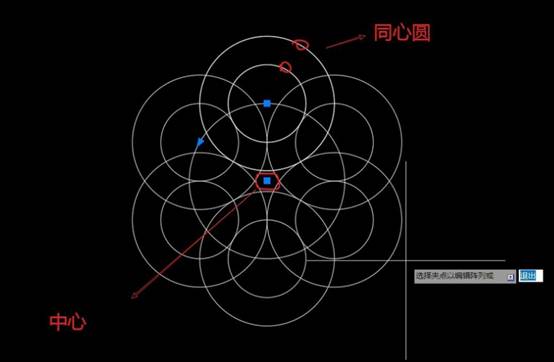

4.辅助线删除，用【圆阵列】命令，把新画的两个同心圆，以R50的圆心为中心阵列6次，如图
5.用【剪切：TR】命令，把圆修剪成以下图形，把R50删除，再修剪成以下图形的样子。

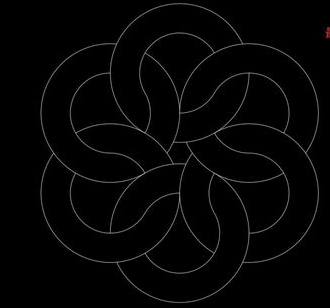

6.把中心圆画好，标注好尺寸，六连环就画好了！
以上便是用CAD画六连环的教程，大家都学会了吗？
