CAD画床和床头柜平面图的教程

CAD怎么画床和床头柜的平面图？在室内设计中，绘画图纸时，床和床头柜是必不可少的家具，床一般宽度有1200,1500,2000等规格。CAD想设计床与床头柜的平面图，该怎么设计呢？下面我们就来看看CAD床和床头柜的平面图绘制方法，下面是详细的教程。

1、调用"REC"矩形快捷键命令，绘制尺寸为1200*2000的矩形。调用“X”命令，分解矩形。调用“F”圆角命令，把矩形下方进行圆角。半径为75.

2、继续调用“REC”矩形命令，绘制尺寸945*250，半径为50的圆角矩形。作为枕头，移动到相应位置。

3、调用圆弧命令，快捷键“A”，把被子的造型绘制出来。并用"L"直线配合偏移“O”，塑造被子的造型。

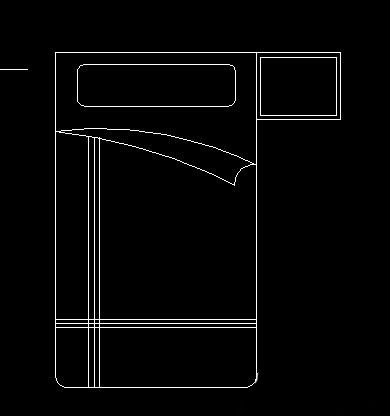

4、调用矩形命令，绘制500*400的矩形表示床头柜。矩形向内偏移25。

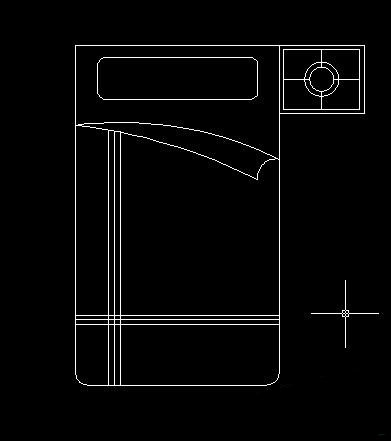

5、在矩形中间画辅助线，调用圆“C”命令，绘制直径70和100的圆。完成后调用“TR+双空格”修剪。

6、调用镜像“mi”命令，得到另一面床头柜。

以上就是室内设计中CAD绘制床和床头柜的教程，很简单，大家可以尝试也画一下吧。
