CAD如何一次性标注多个尺寸

快速标注命令(QDIM)，可以对标注对象进行连续、、半径、直径、基线、坐标，或并列标注，也可以用于批量编辑若干个已有的标注对象，您执行快速标注后，只需要框选你要标注的对象，就可以快速生成所有标注，在还可以手动添加或删除标注点，也可以为基线、坐标标注指定新基点，可大幅缩减标注的操作次数，提高绘图效率

具体操作：

1.命令行输入QDIM或者选择菜单“标注”=〉“快速标注”或点击工具条按钮

2.在绘图区选择要标注的图形，按回车键

3.指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)] <</span>连续>:[输入选项或回车]

4.指定或输入尺寸线位置[回车]

5.命令完成并返回命令输入状态

6.任何时候都可以按ESC键中断命令。

【各个选项的基本应用】

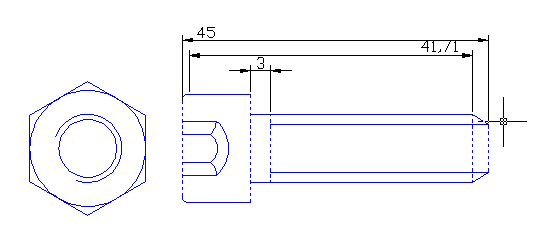

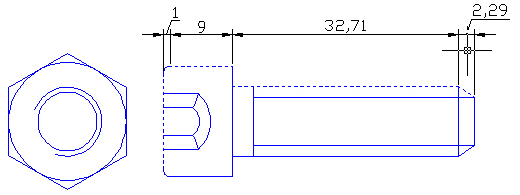

1.连续：创建一系列连续标注，连续标注是首尾相连的多个标注。

2.并列：创建一系列并列标注，并列标注是自中心向两侧发散的多个阶梯形标注。
