CAD图形旋转水平
想把CAD图形旋转成水平，可以有以下两种方法：
方法一：
参照法旋转。启动旋转命令后在提示输入角度选择“R”，按空格键，在在提示输入参照角时指定图形的两个端点，然后输入绝对角度值。
方法二：
对齐的方式旋转。先绘制相应角度的直线，输入命令“AL”。这时指定对象上的源点，与参考上的目标点。即可完成相应角度的旋转。
【实战】

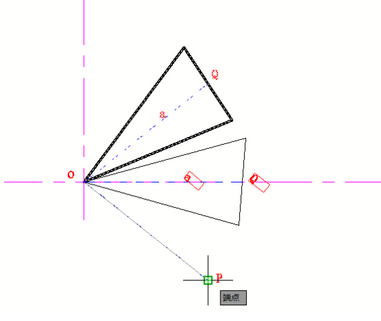

先在你的图形左下角 画十字正交线，然后在你的图形中选一个中点Q与正交中点O作直线a，然后以正交的水平线来镜像a得到P点，然后用旋转命令，以原点o为中心点旋转，终点选择镜像的端点P就行。
（旋转前）
（旋转后）
