CAD编号是否可以实现数字的递增
在CAD制图软件中编号可以实现数字的递增吗？答案是肯定的，那么CAD中如果想要编号数字呈递增显示该如何实现呢？今天大家一起学习详细的步骤吧：

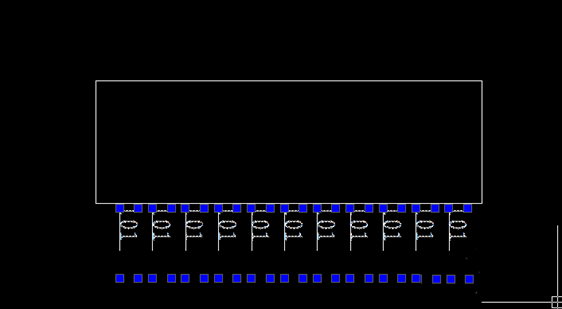

1、点击CAD软件，应用情景为给元器件管脚编号，如下图所示：

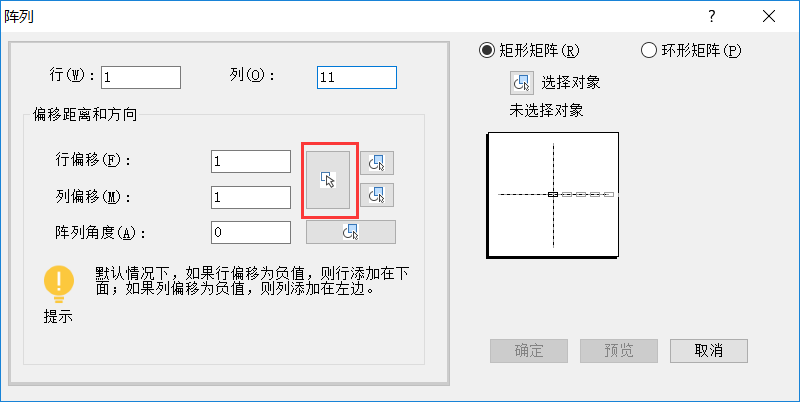

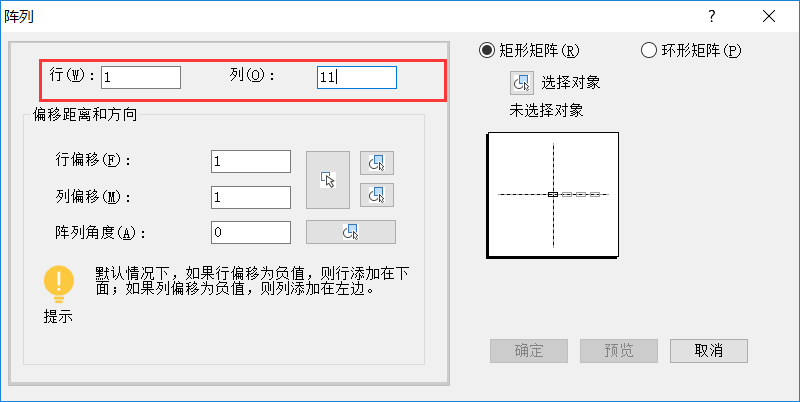

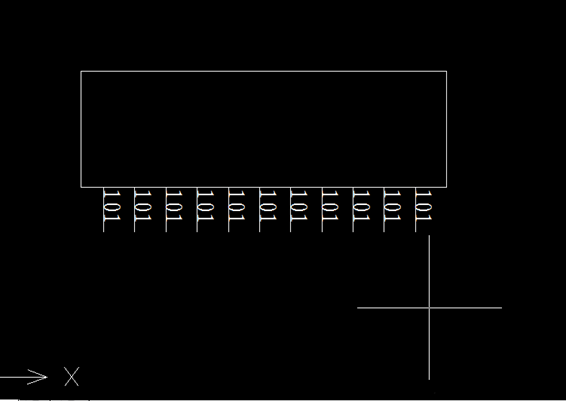

2、首先将文字进行阵列。选中所需文字后点击阵列工具，确定其整列方向以及数量。这里是需要1行多列，所以x=1,y=11。选择整列的距离，这里需要的阵列距离是指两个管脚之间距离。完成全部的设置后点击确定，便可以得到如下阵列效果：
3、然后继续选中想更改序号的文字。输入TCONUT（自动编号命令）。接着选择其方向，这里选择了Y方向。输出起始值以及递增值。如果让编号是从101开始往后依次加1，则输入101,1。覆盖后输入字母O。完成操作后确认，可以看到所有文字都被替换了。
今天这篇文章向大家简单分享了CAD中数字递增效果的实现步骤和方法，希望对大家的CAD学习有帮助。
