问题描述
1、轴测图的绘制。
2、轴测图的标注。
解决方法
1、在命令行输入【DSETTINGS】，然后回车，打开【草图设置】对话框。

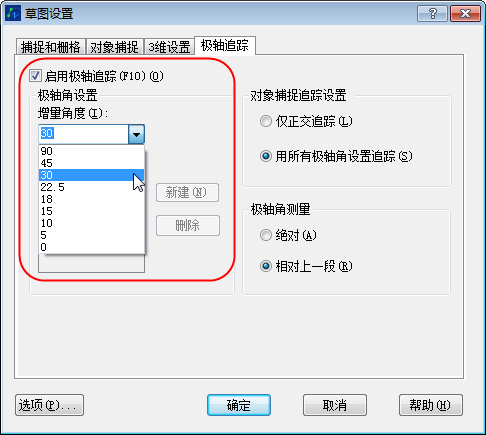

2、在【草图设置】对话框的【极轴追踪】选项卡选择【启动极轴追踪】复选框。
3、在【极轴角设置】组合框的【增量角】下拉列表选择【30度】。

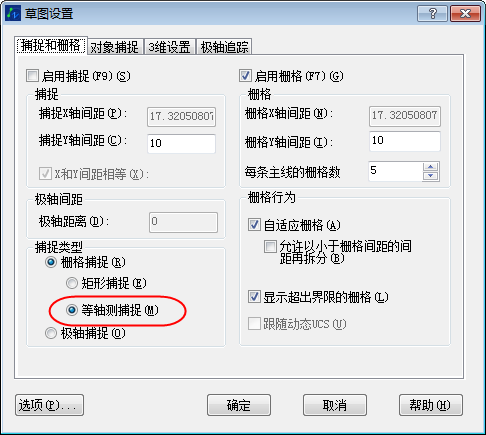

4、在【草图设置】对话框的【捕捉和栅栏】选项卡的【捕捉类型】下，选择【等轴测捕捉】。

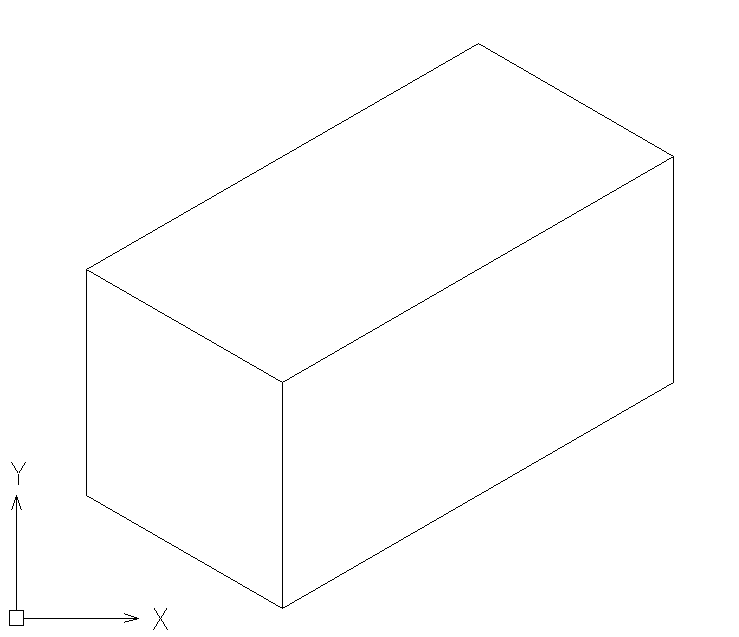

5、开始绘制轴测图。按【F5】键或【CTRL】+【E】组合键可以选择不同的等轴测平面。
6、设置文字样式。在命令行输入【STYLE】，然后【回车】，打开【文件样式】对话框。
7、新建文字样式【倾斜30度】和【倾斜负30度】。

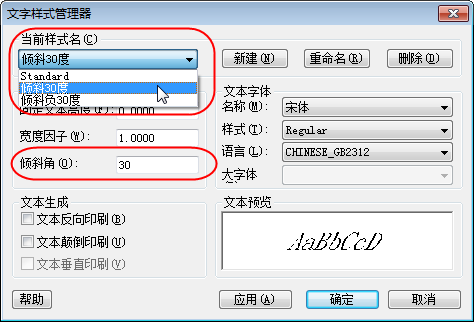

8、【倾斜30度】文字样式下的【倾斜角度】设为【30】，【倾斜负30度】文字样式下的【倾斜角度】设为【-30】。

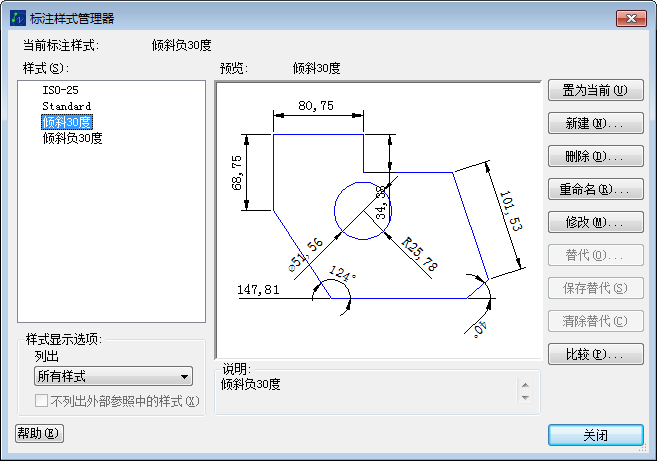

9、设置标注样式。在命令行输入【DIMSTYLE】，然后【回车】，打开【标注样式管理器】对话框。
10、新建标注样式【倾斜30度】和【倾斜负30度】。

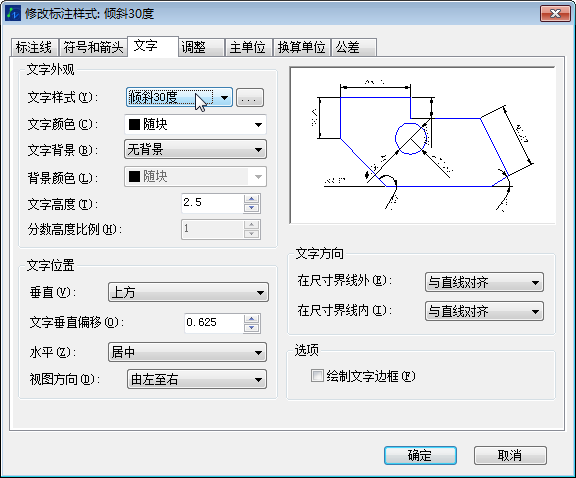

11、修改【倾斜30度】的标注样式，在【文字】选项卡的【文字外观】下选择【倾斜30度】文字样式。

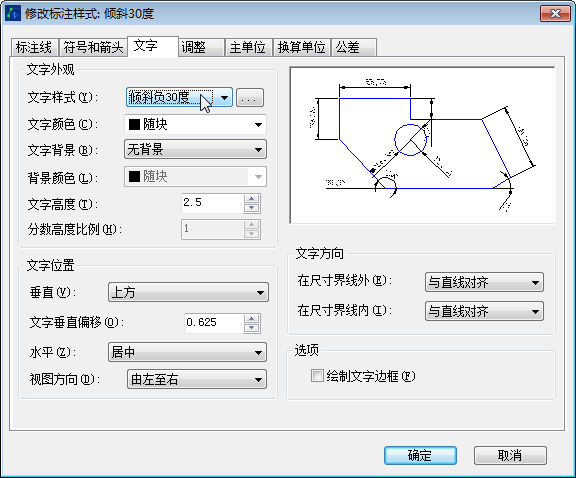

12、修改【倾斜负30度】标注样式，在【文字】选项卡的【文字外观】下选择【倾斜负30度】文字样式。

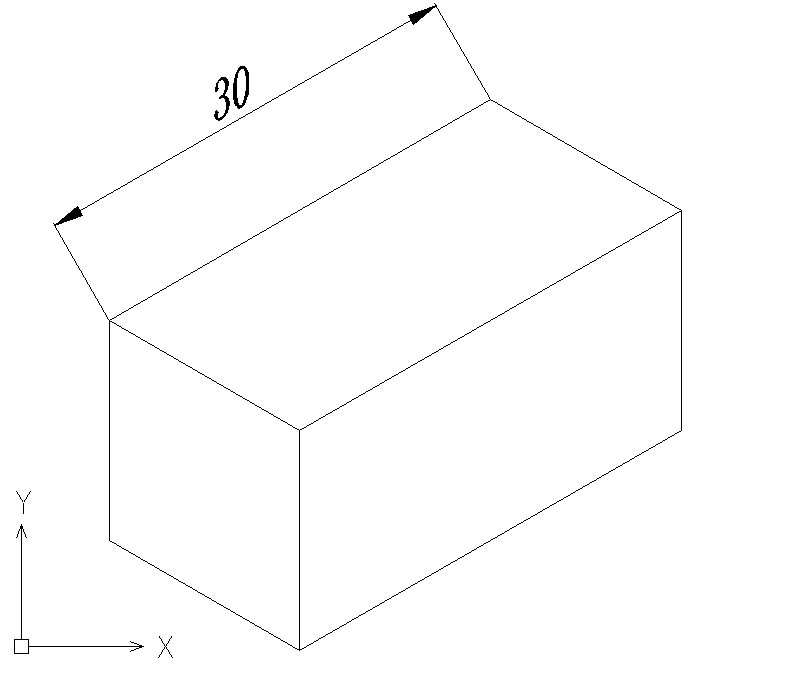

13、开始标注。设置【倾斜30度】标注样式为当前标注样式，在命令行输入【DIMALIGNED】，然后【回车】使用对齐标注。
14、在命令行输入【DIMEDIT】，然后【回车】。
15、在命令行提示：
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认> :
输入【o】，然后【回车】，
选择对象: 选择标注对象，然后【回车】，

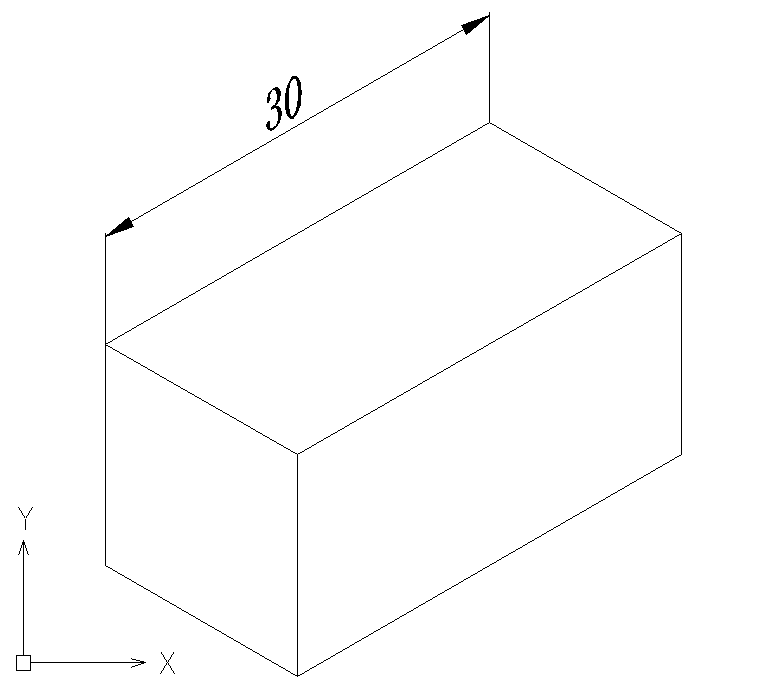

输入倾斜角度 (按 ENTER 表示无)：输入【90】，然后【回车】。
倾斜角从UCS的X轴进行增量。

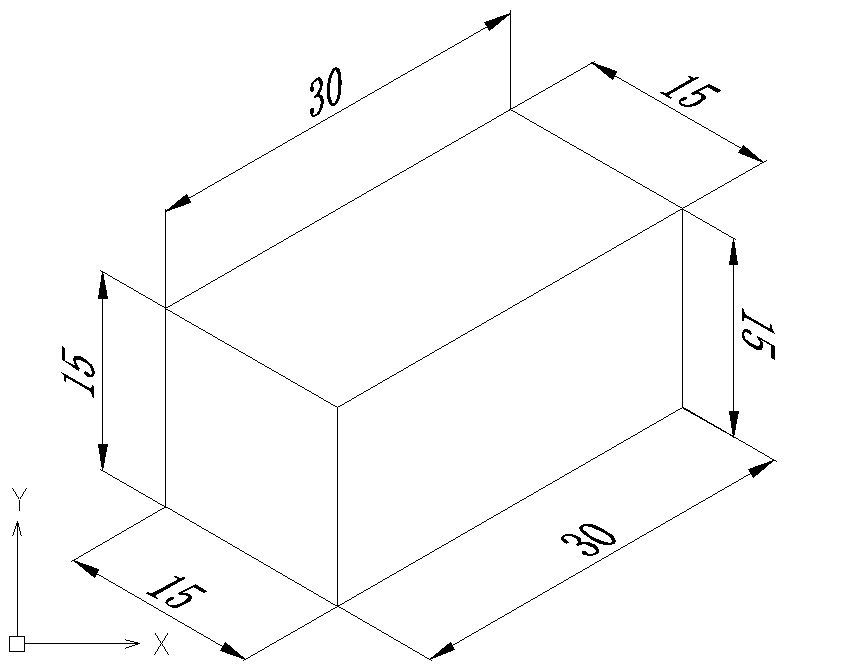

16、设置【倾斜负30度】标注样式为当前标注样式，以同样方法标注其余尺寸。
