问题描述
1、把图形连同标注从一张图复制到另一张图，标注尺寸线移位，标注文字数值有变化。
2、打开文档，标注文字数值有变化。
问题原因
标注尺寸与图形关联。
解决方法
1、在原图命令行输入【DIMDISASSOCIATE】,然后【回车】
2、命令行提示；
选择要解除关联的标注…
选择对象：
3、复制图形及尺寸，粘贴到另外一张图上。
可以调整【选项】设置，直接创建非关联标注
1、在命令行输入【OPTIONS】，然后【回车】。

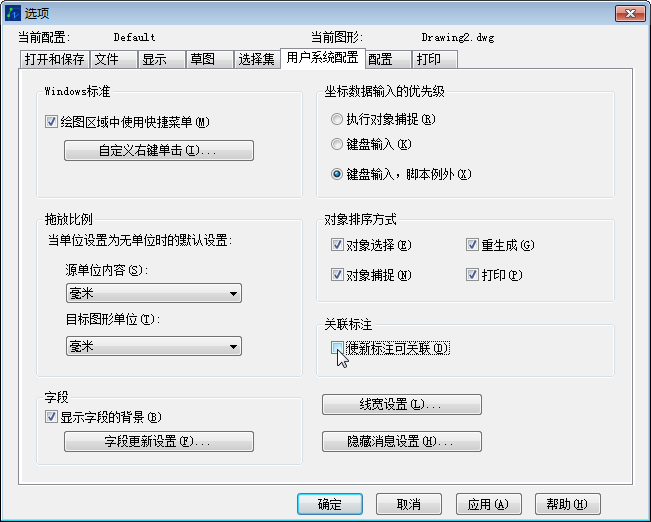

2、在【选项】对话框中选择【用户系统配置】选项卡，在【关联标注】组合框中撤选【使新标注可关联】复选框。
3、此设置保存在图形中，只对当前图形有效，所以每次新建文件都要设置。
