CAD如何实现模型差集效果
模型差集在CAD中的用法大家了解多少呢？模型差集在我们绘制设计图时应该也会比较经常用到，比如说：零件设计方面就用的比较多，设计完的模型利用差集来到的效果，你知道该如何来达到这种效果吗？本文就给大家介绍一些操作技巧！
1.首先，我们打开xelegaCAD软件。

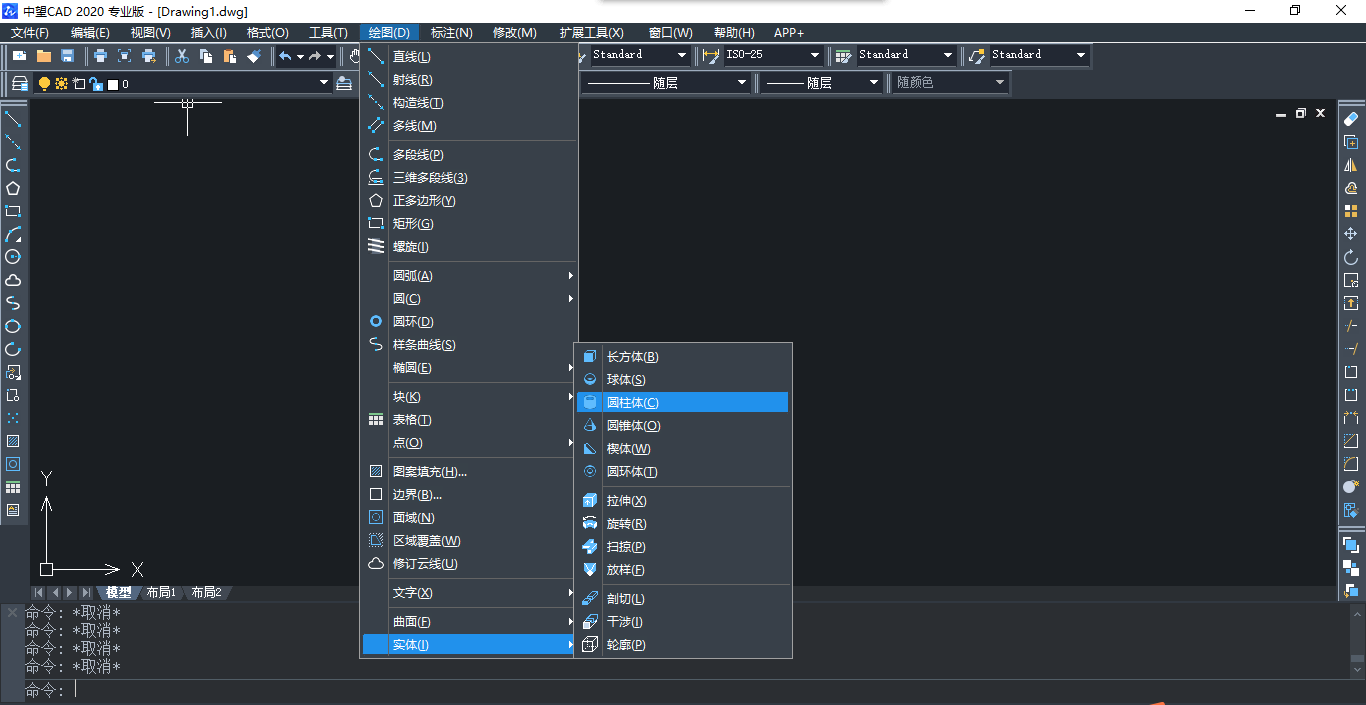

2.我们通过菜单栏点击【绘图】点击【实体】再点击【圆柱体】。

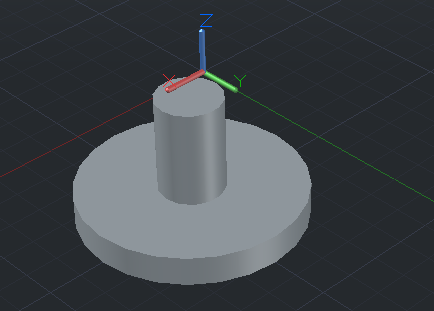

3.然后，绘制两个相互叠加的圆柱。

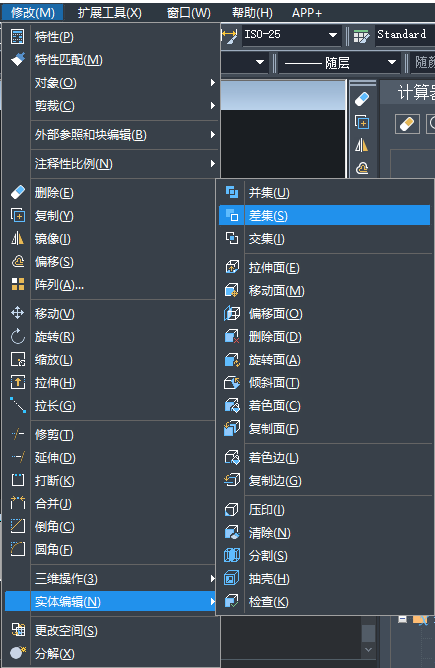

4.接着点击【修改】点击【实体编辑】再点击【差集】。

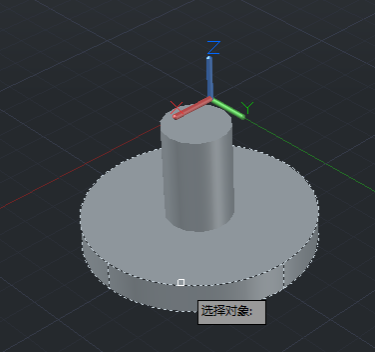

5.我们通过鼠标左键在绘图区选择要从中减去的实体对象，底部大圆盘中减去圆柱。

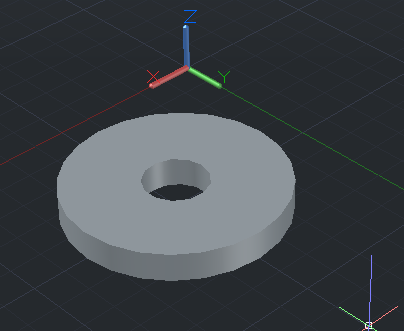

6.选择好后再选择要减去的对象（长圆柱），回车，最终差集效果如下图：
