CAD怎样设计简易花瓶

今天我们来了解一下如何用CAD软件绘制简易花瓶吧！

1.首先呢，我们要打开CAD绘图软件。

2.然后画一个长为100mm，高为300mm的矩形：

REC(矩形)——空格——用鼠标左键点一下，松开左键再拖一下鼠标——输入100,300——矩形画好，再沿上下边的中点画一条直线，L(直线)——空格——用鼠标左键点一下上边的中心，再点一下下边的中点——空格——直线画好。

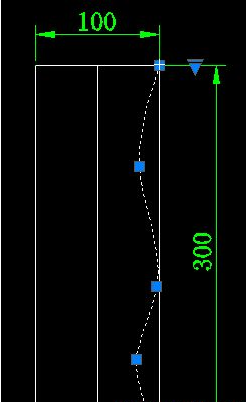

3.PL(样条曲线)——空格——在矩形右上顶点点击第一点，然后如图弯曲点3点，最后点矩形右下顶点——空格，若画的不好，可以再调整样条曲线的各个点。

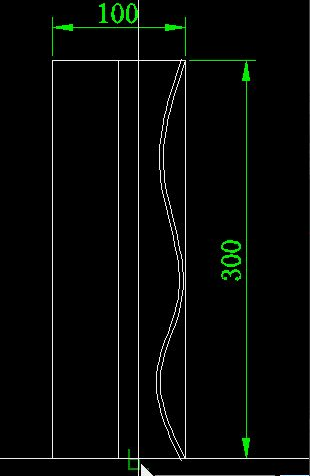

4.将样条曲线向左偏移3mm，O(偏移)——空格——输入3——选择样条曲线——再此线的左边点一下

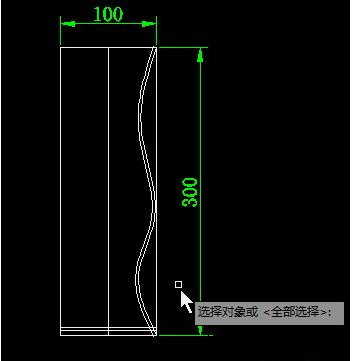

5.将矩形分解，X(分解)——空格——选择矩形——空格，再将矩形的下边向上偏移5，再向上偏移3，O(偏移)——空格——输入5——选择下边线——在此线的上边点一下——空格(击两下空格)——输入3——在此线的上边点一下

6.修剪多余的线条，TR(修剪)——空格——单击鼠标右键——选择要修剪的线条，再将其它多余的线条删除，选择要删除的线条——E(删除)——空格。

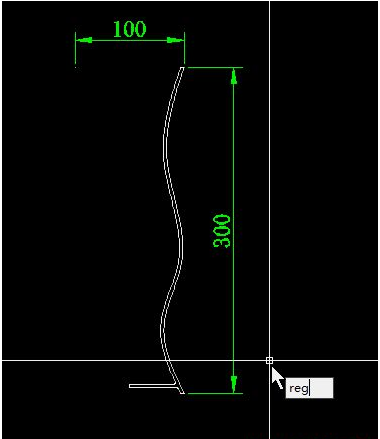

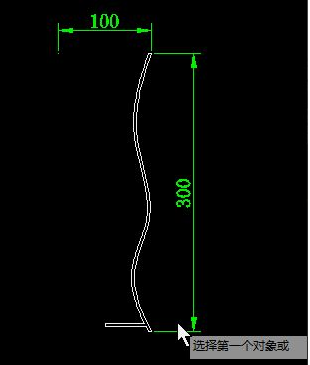

7.F(倒圆角)——空格——R(输入圆角半径)——1.5——选择要倒圆角的两边线——空格——再选择要倒圆角的两边线——空格——直到倒完，将些图形面域，REG(面域)——空格——框整个图形——空格。

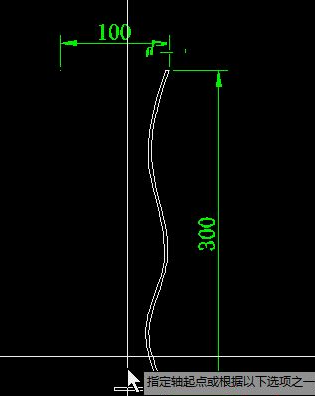

8.将此面域图形沿左边中线旋转，REV(旋转)——空格——选择图形——空格——点中线上端点与下端点——空格。

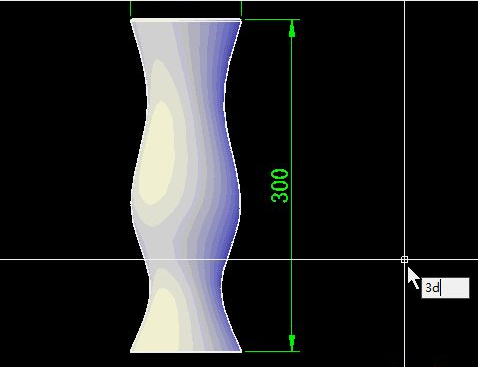

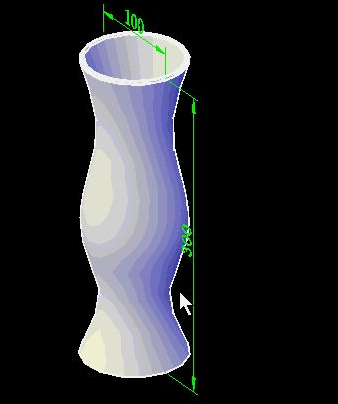

9.转概念视觉样式，SHA(视觉样式)——空格——C(概念)——空格，动态观察，3DO(动态观察)——空格——按住鼠标左键，拖动观察，这样CAD花瓶画好啦！
