CAD软件中提供了多种三维实体的显示形式：二维线框、三维线框、三维消隐等等。下面小编就来介绍一下各种三维实体的视觉样式。
1、 大家打开xelegaCAD软件，并将软件的工作空间切换为二维草图与注释模式

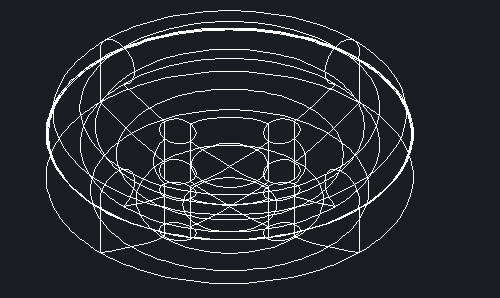

2、 打开如图所示已经绘制好的三维图形
3、 点击菜单栏【视图】选线卡，找到【视觉样式】选项板

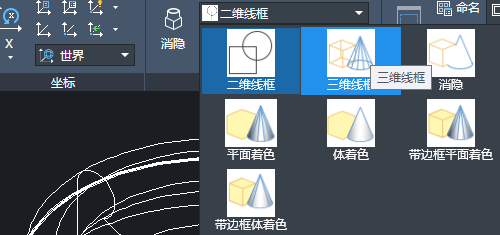

4、 点击“二维线框”右边的下拉按钮，可以看到多种视觉样式

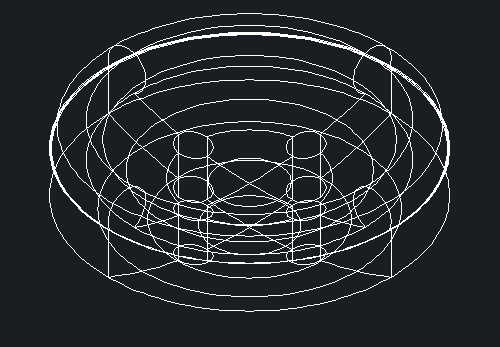

5、 二维和三维线框样式可以表达模型的内部结构，在二维线框样式下，光栅和OLE对象、线型和线宽都是可见的；而在三维线框样式下，光栅和OLE对象、线型和线宽时不可见的；如图所示是三维线框样式下的图形
6、 线框样式可以表达模型的内部结构，如果要形象的展示模型的效果，则可以切换成其它模式，以下是在CAD中各种样式下的纽扣图形效果

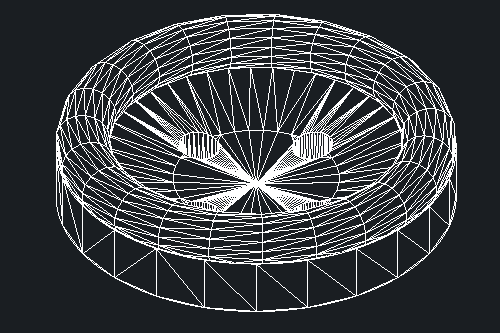

消隐

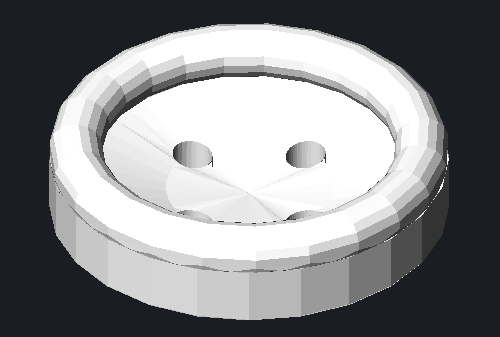

平面着色

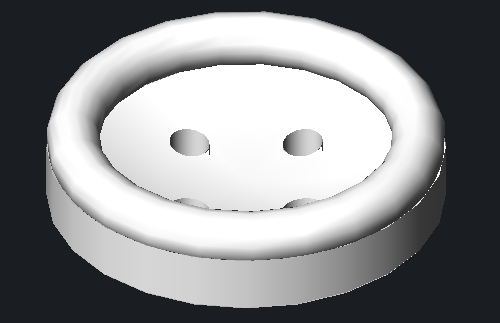

体着色

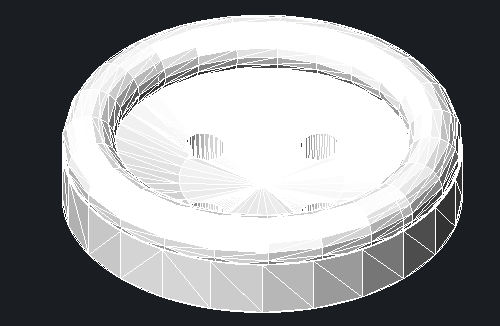

带边框平面着色

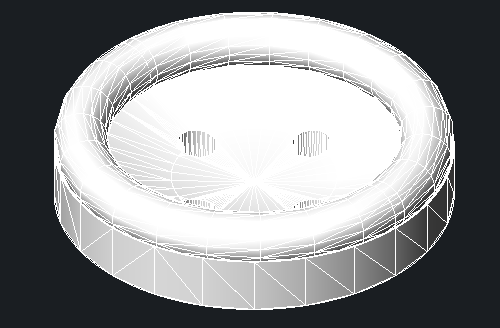

带边框体着色
