已知弧长和半径如何在CAD中画圆弧？

如上图，在同心圆中已知弧长和半径怎么在CAD中画圆弧呢？步骤如下：

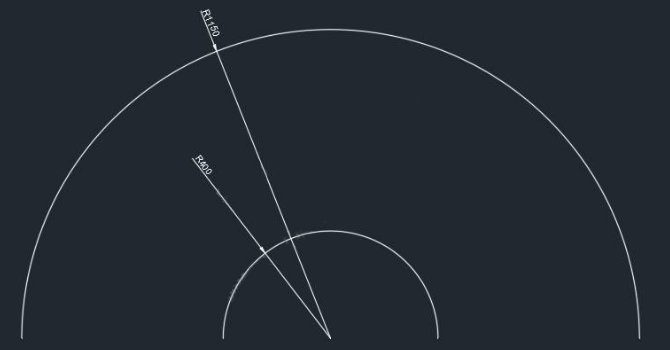

1.绘制如下同圆心的两个半圆弧；

2.在命令行中输入len命令并回车；

3.在提示的“选择要测量的对象”中输入t；

4.按照图中数据在“指定总长度”中输入220，回车；

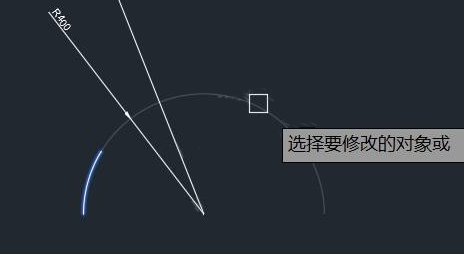

5.根据提示选择要修改的对象；

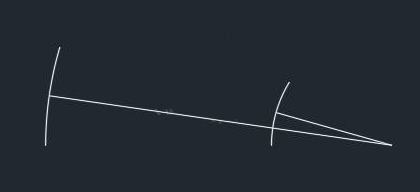

6.同理选择上面一半圆弧需要修改的对象，得到效果如下：

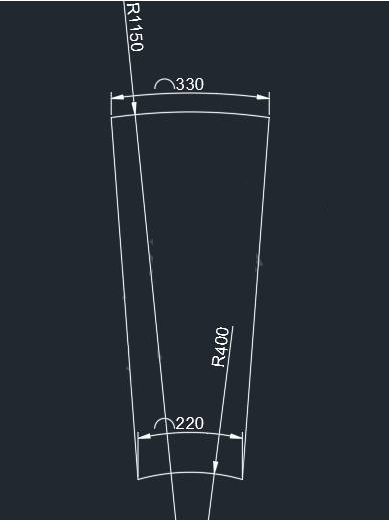

7.用直线连接圆形和两圆弧的中点；

8.在命令行中输入ro并回车，根据提示依次选择对象、指定基点，在“指定旋转角度；提示中输入r，参考角度为直线上的两点，使其呈现垂直效果；

9.对另一圆弧执行同一操作，删除连接圆心和弧线中点的两直线，效果如下：

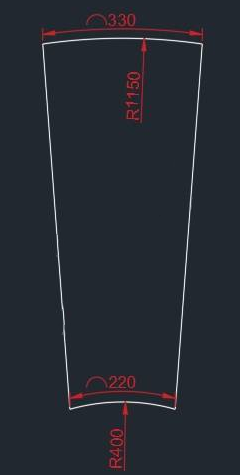

10.最后进行标注：
