绘制圆弧的时候为什么半径有时需要设置为负数？
通常我们绘制圆形的时候半径均为正数，但是为什么在绘制圆弧的时候需要将半径设置为负数呢？新手遇到这种情况就会很不明觉厉，下面就给大家讲解一下！

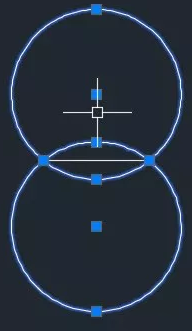

不知道大家有没有发现在绘制圆弧时若已知圆弧的两个端点和半径，满足这个条件的圆弧其实有4条，而不是我们通常以为的唯一1条。
在数学里我们可以通过弧长是否超过半圆来将其区分为优弧和劣弧，而CAD在绘制圆弧时将半径设置为正负值很大程度上就是为了对其进行区分。
在利用已知两端点和半径画圆弧的时候圆弧在哪一侧是由起点和端点的选择顺序决定的，可以按住Ctrl键切换方向。

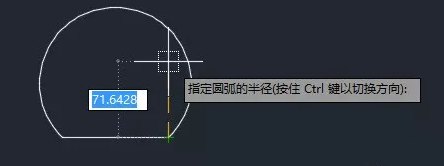

CAD会默认生成劣弧，如果方向正确，输入正数半径则会生成劣弧，负数则为优弧。

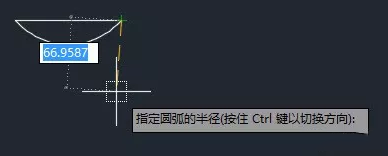

如果方向不正确，按Ctrl切换后默认会变成优弧，此时输入正数半径为优弧，负数半径则为劣弧。
绘制圆弧时半径设置为负数的原因现在你明白了吗？以上分享希望对你学习CAD有帮助~
