CAD长方体的绘制技巧
在CAD绘图软件中，用斜二测方法绘制长方体，大家知道怎么绘制吗？
1.首先，我们打开CAD软件。
2.我们先绘制一个长为600，高为200的长方体。
3.打开等轴平面，在等轴测捕捉命令行输入ds。

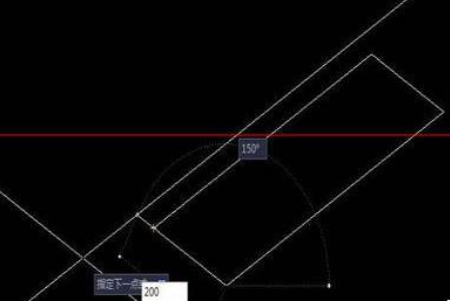

4.然后，我们开启正交按F8在命令行输入600，再依次输入200，输入600，这样我们的平面矩形就绘制出来了。

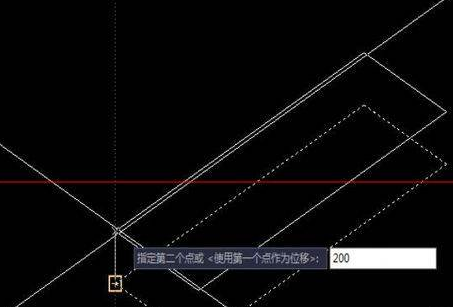

5.在命令行中输入CO，然后选择整个矩形，取消正交按F8，光标垂直在输入高度200。

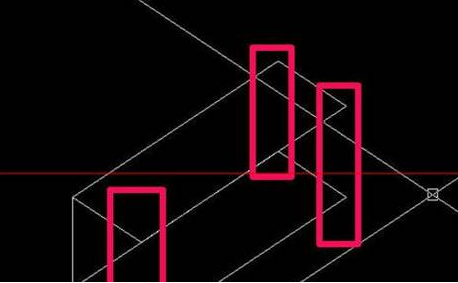

6.然后把其余3个用直线链接起来，如图下所示。

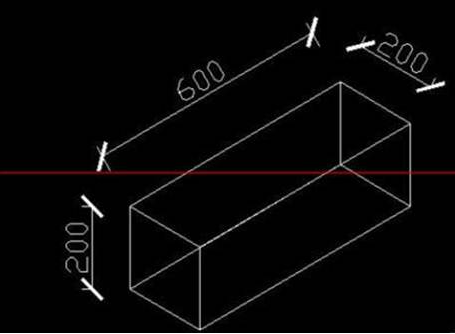

7.这样一个长方体就这样制作出来了。
斜二测方法绘制图形相对来说力较复杂，现在我们绘制实体图形可以直接在CAD找到绘图实体就可以了。
