CAD绘制局部放大图

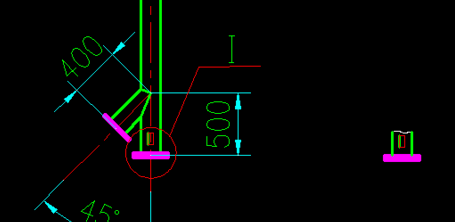

当图纸某些细小结构在视图上表示不清楚或不便标注尺寸时，可以用大于原图形所采用的比例把这些结构画出来，这种图形称为局部放大图。局部放大图可以画成视图、剖视或断面图，它与被放大部分的表达形式无关。局部放大图完成之后，尽量将该图配置在被放大图样部分的附近，在放大图上方注明放大图的比例。如下图所示。
下面介绍绘制局部放大图的方法：
1、 定边界：将当前图层设置为细实线层，再启动画圆或矩形命令，在原图中绘制圆或矩形框，以示放大区域。
2、 复制：点击【修改】|【复制】，也可直接输入快捷键co，再从右下向左上方拉框，选中所有图形，复制到空白区域。
3、 修剪：以圆或矩形为边界，将边界外对象全部修剪掉。
4、 放大：放大比例参照图形比例与局部放大比例进行计算，如k倍。

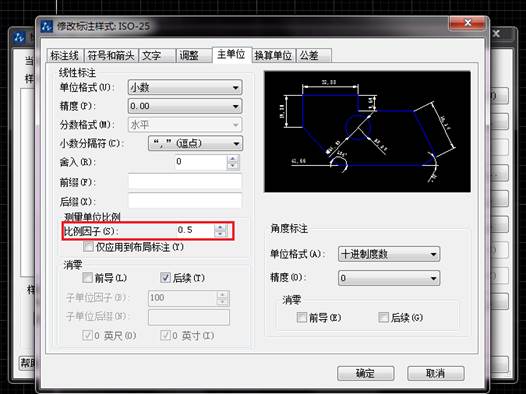

5、 标注尺寸：打开标注样式管理器，修改比例因子为放大倍数的1/k进行标注。
