CAD中为什么有时候圆会显示为多边形

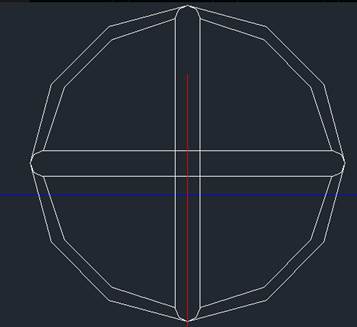

我们在画图的时候，会遇到有时候明明画的是圆，但是第二次打开的时候就变成了多边形，如下图所示。
如果图形是因为被放大后显示得不圆，直接输入RE命令对视图重画,圆就会变圆。如果圆的大小显示合适，仍显示为多边形，可以将viewres参数设置得大一点，然后再RE。
电脑屏幕不认识圆，因此CAD的圆都是用多边形表示的，多边形显示的边数取决于圆在当前图中的大小以及圆和弧的平滑度：viewres参数的设置。

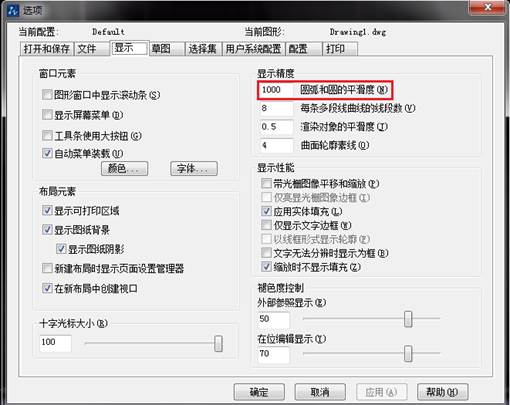

CAD会自动计算以最合适的边数显示圆。当viewres的值设置过低，或圆一下子被放大很多倍后，圆就会显示成明显的多边形。 Viewres变量也可以在选项对话框中设置：OP命令 -----显示------圆和圆弧的平滑度。
