CAD中为什么有时虚线显示为实线

在使用CAD时，经常遇到一种情况：我们将线型设置成了虚线，可是看上去却还是实线。这种情况其实很普遍，其原因和解决方法也很简单。

虚线显示为实线有两种可能：一是线太短，长度小于一个线型单元。还有一种是线太长，当线正常显示到视图中时，一个线型单元在视图中太小，导致空格的尺寸小于一个像素，直接被忽略。

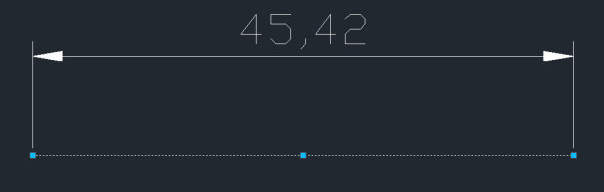

比如我们使用线型文件中的CENTER线型，如果线的长度小于50，就会显示为实线，如下图所示。

使用同样的CENTER线型，线的长度是9000甚至更大，而且可以完全显示在视图中时，同样会显示为实线，如下图所示。

这种状况下，我们将局部放大，应该可以看到确实是虚线，如下图所示。

我们的图形实际长度不能轻易改变，线型的定义不能随意修改，要想让我们的图形正常显示为虚线，应该怎么办呢？

方法很简单，就是改线型比例。线型比例就是在图中将单元长度放大或缩小一定的倍数，可以修改整张图使用的线型全局比例，也可以单独修改某个图形的线型比例，这个取决于实际的需求。

修改全局比例

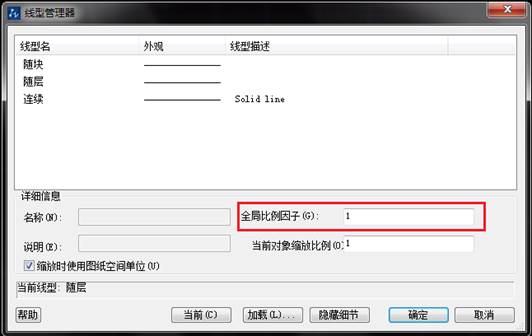

所谓全局比例，就是应用到图中所有对象的比例，设置方法有两种，一种是直接输入命令LTSCALE，一种是在线型管理器中直接输入全局比例，如下图所示。

修改对象的线型比例

因为线型定义的单元长度并不完全统一，有时不是所有线型都可以使用相同的比例，因此有时需要单独修改图形的线型比例。对象实际的线型比例等于全局比例乘上对象自身的线型比例，比如全局比例设置100，对象自己的线型比例设置2，那么对象的线型单元长度就会被放大200倍。

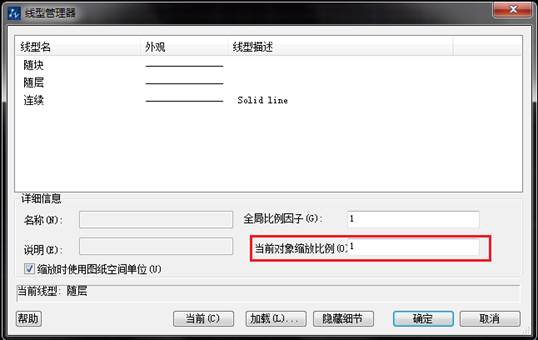

修改对象线型比例的方法有两种，一种是在绘制图形前在线型管理器里设置：“当前对象缩放比例”，如下图所示。

还有一种是在图形创建后，在特性面板（CTRL+1）中修改，如下图所示。
