CAD底图如何做淡显处理
底图处理，一般多出现在建筑工程设计中。项目涉及众多专业，例如设备、结构、园林、景观亮化等等。他们都需要在建筑图的基础上绘制自己专业的东西，所以需要处理建筑底图。 建筑底图处理一般通过删除或冻结与本专业无关的图层实现。在画图过程中为了突出本专业的东西，使得眼睛不受建筑图层颜色的干扰，则还需要进一步进行淡显处理。
底图参照步骤：插入——DWF参照底图——选择参照文件——确定。
插入的参照，如果在你的窗口未看到，双击鼠标滑轮会出现。选中底图，会发现底图是一个整体。

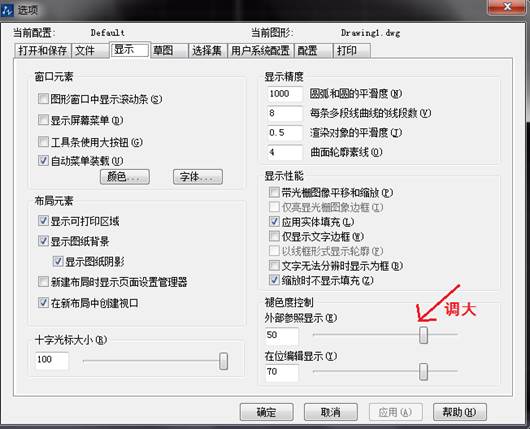

参照的淡显处理有两种方法：一是在参照的源文件中，将所有图层设置成8灰：输入la——图层全选——颜色设为8。二是通过设置参照的透明度实现：输入op——显示——外部参照显示（数值越大，参照越透明）——确定。
