在使用CAD绘图中如果想要对齐多个六边形，该如何操作呢，下面我们来看一下CAD图形对齐的方法吧，具体如下：

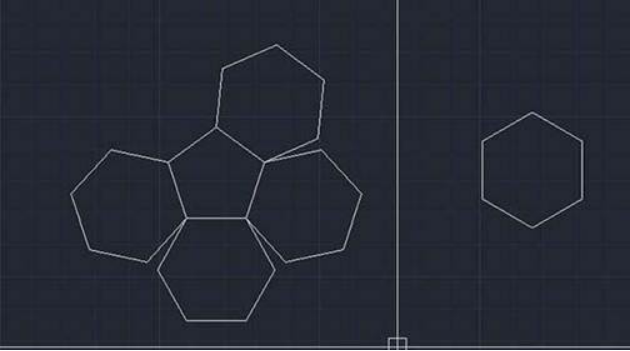

1、首先打开CAD软件，进入绘图页面，接着打开需要对齐的图形，即将下图中六边形放置在五边形剩余的边上。为了解决这个问题，需要进入对齐状态，直接在下方命令行输入命令“al”后按空格键确定，如下图所示：

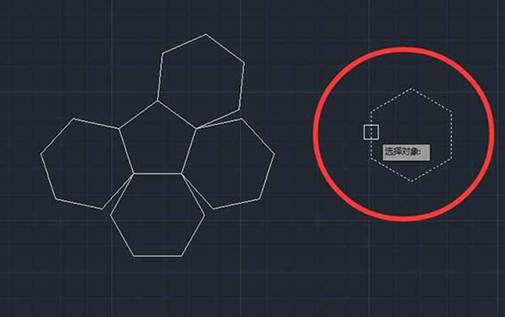

2、进入对齐状态后，选择对齐的对象，这里选择整个六边形，如下图所示：

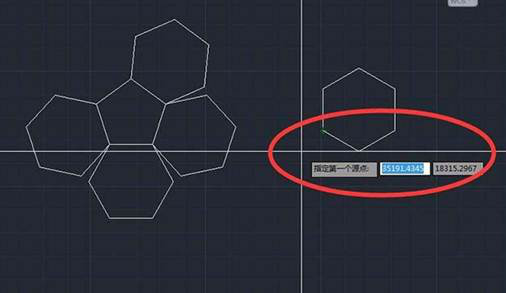

3、对齐的关键是点对点的对齐，当所有点对齐了，图形都能贴合了。这里只要对齐两个点，先指定第一个源点，如下图所示：

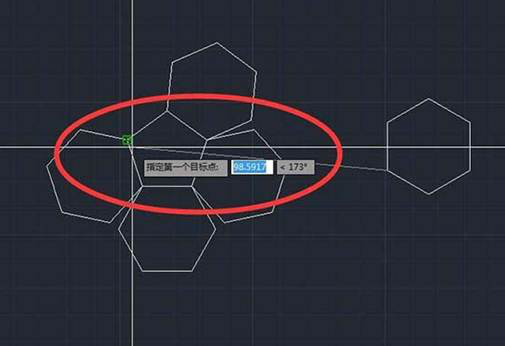

4、拥有了源点，然后选择对应的目标点，点击鼠标选择想让第一个源点重合的那个目标点，如下图所示：

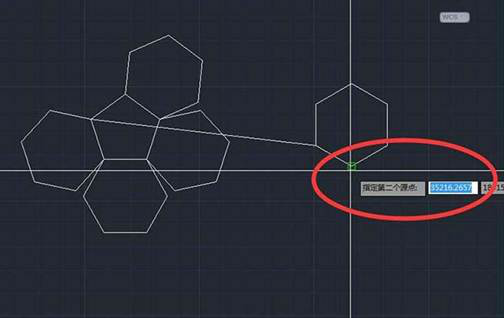

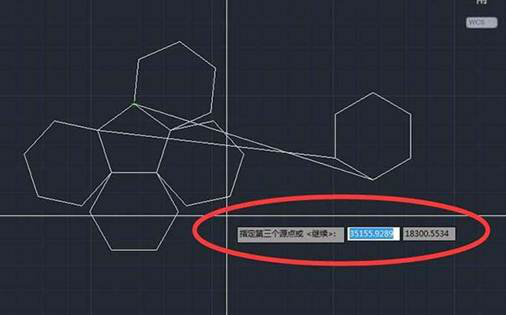

5、再选择第二个源点，视情况而定源点的数量，这边对齐一条边只需用到两点。

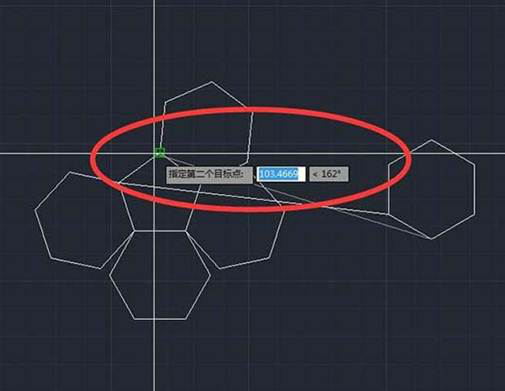

6、选择第二个目标点，现在我们可以看到图片里的对齐线，这就是我们的对齐轨迹了。

7、这边两个源点已重合，则可以按空格键确认

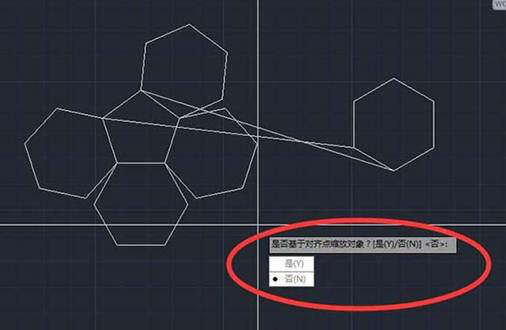

8、按下空格键后，会弹出“是否基于对齐点缩放对象”，是，源点间的长度将会缩放至目标点之间的长度，换句话说，就是这里六边形的边会跟五边形的一样长。否，就是维持原来长度不变。

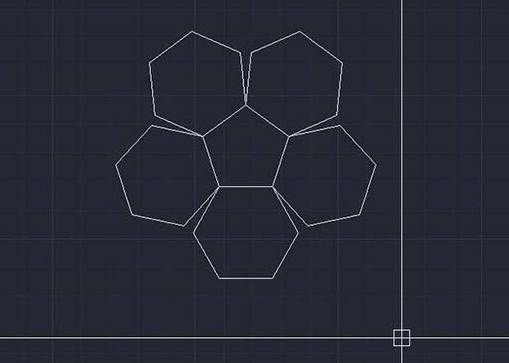

9、这里选择了“是”，这样六边形就对齐到五边形上了，如下图所示：

以上详细介绍了在CAD中如何对齐图形的教程，希望这些绘图技巧可以对大家有帮助。
