CAD块属性管理器的使用

CAD块属性管理器这一命令用于对当前文件中的众多属性块进行编辑管理，是一个综合性的属性块管理工具。使用此工具，不但可以修改属性的标记、提示以及属性默认值等属性的定义，还可以修改属性所在的图层、颜色、宽度以及重新定义属性文字如何在图形中显示；另外还可以用来修改属性块各属性值的显示顺序以及从当前属性块中删除不需要的属性内容。执行【块属性管理器】命令主要有以下方式。

在命令行中输入BATTMAN并按回车键。

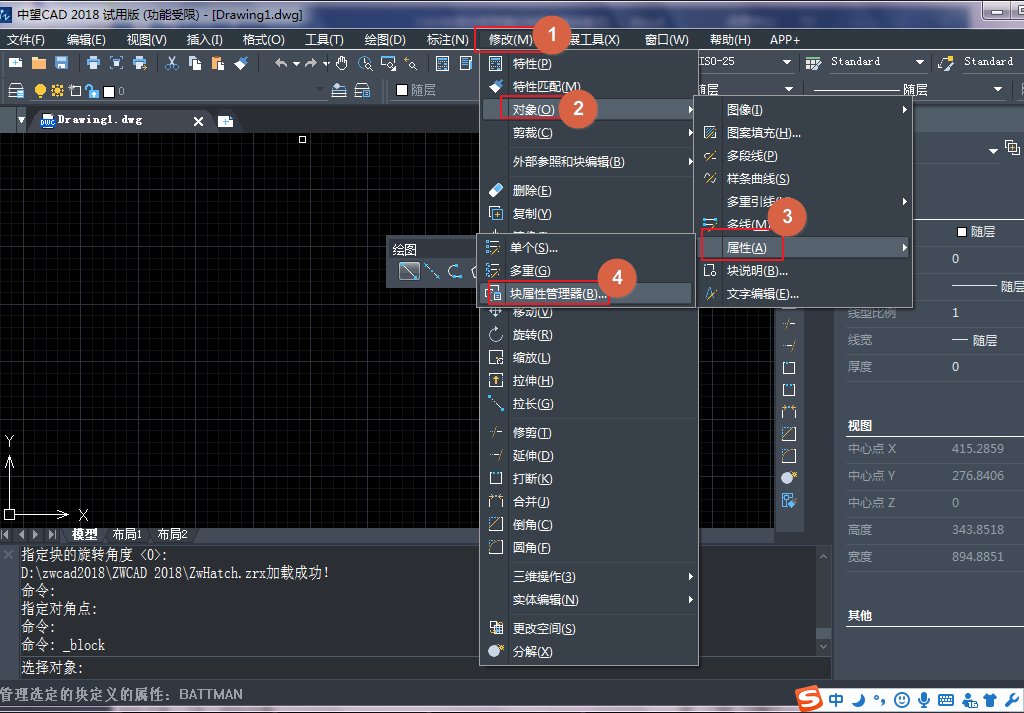

执行【修改】|【对象】|【属性】|【块属性管理器】命令。

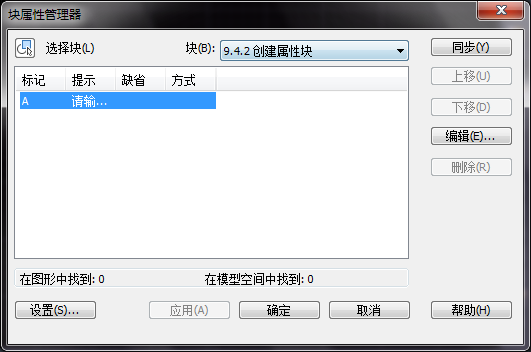

执行该命令后，打开块属性管理器对话框，用于对当前图形文件中的所有属性块进行管理。在执行该命令时，在当前图形文件中必须包含带有属性的图块。在块属性管理器对话框中包括如下选项：

【块】文本框：此文本框用于显示当前正在编辑属性块的名称，单击此下拉按钮将其展开，在此下拉列表中列出了当前图形中所有带有属性的图块的名称，用户可以选择其中一个属性块将其设置为当前需要编辑的属性块。

在属性列表框中列出了当前选择块的所有属性定义，包括属性的标记、提示、默认和模式等。在对话框底部的状态栏中，都标有选择的属性块在当前图形和在当前布局中相应块的总数目。

【同步】按钮：用于更新已经修改的属性，它不会影响在每个块中指定给属性的任何值。

【上移】和【下移】：用于修改属性值的显示顺序。

【编辑】按钮：用于修改属性块的各属性。

【删除】按钮：用于删除在属性列表框中选中的属性定义。对于仅具有一个属性的块，此按钮不可用。
