在使用CAD绘图的过程中，我们有时需要用直线将一些节点连接起来，但难以直接选取自己需要的节点，这时候怎么操作呢？ 下面就以绘制棘轮为例，一起学习以下吧。
1、 首先，大家打开xelegaCAD软件
2、 在绘图区域绘制如下基本图形
3、 使用“定数等分”命令，将外面的两个大圆分成12等份：单击菜单栏【绘图】按钮，选择【点】-【定数等分】命令，命令栏的输入操作如下：
4、 重复执行【定数等分】命令，将中间的圆也分成12等份，得到下图

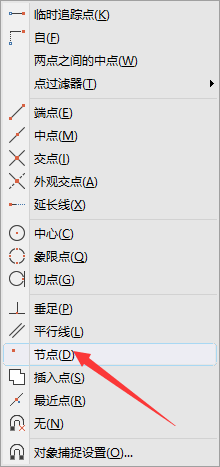

5、 利用直线命令，将两个圆之间等分的点依次连接起来：点击【直线】按钮，在选取连接点之前，按住Ctrl键，同时单击鼠标右键，在弹出的对话框中选择“节点”，然后选取连接的起点
6、 之后依次按步骤5的方法选取节点并连接，即可得到下图
7、 然后去掉多余的线段，CAD中棘轮就绘制好了
