如图所示，CAD的【圆】工具中提供了六种画圆的方法，基本上满足了我们绘制各种圆的不同需求，那么如果画一个“切点、切点、交点”的圆，【圆】命令中没有这个选项，那么该怎么画呢？ 其实这个可以利用三点画圆来完成，下面小编就以具体的实例来介绍一下绘制方法。
1、 首先，大家打开xelegaCAD软件
2、 打开如图所示的文件，我们需要做的就是绘制一个与圆A、圆B相切，并过交点P的圆

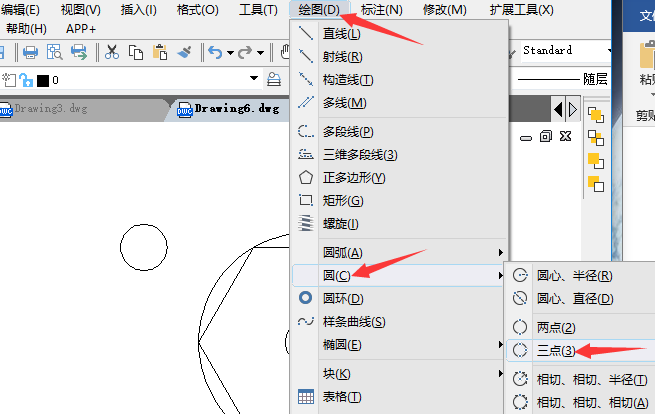

3、 点击最上方菜单栏中【绘图】-【圆】按钮，选择【三点】画圆命令
4、 指定P点为圆上的第一个点

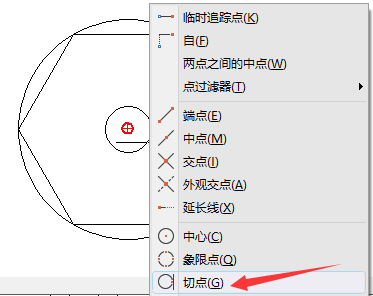

5、 在指定圆上第二个点之前按住Ctrl键，然后单击鼠标右键，在CAD中弹出的对话框中点击“切点”选线
6、 然后点击圆A上任意一点作为递延切点；同理，在确定圆上第三个点之前，按住Ctrl键，然后在弹出的对话框中选择“切点”按钮，在圆B上选择一点作为递延切点即可
7、 最后绘制出的圆如图
