CAD可以很好的绘制出各种的柱形的展开图，方面又快捷，清晰又高效。我们来看看怎么绘制吧。

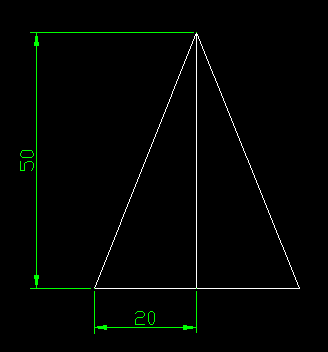

我们先定好是多大的圆锥形，如下图所示，我们有一个圆锥，高为50，底部圆形半径为20。

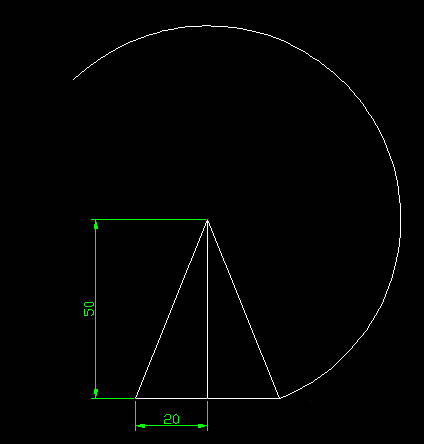

然后我们用圆弧的命令，画出一个半径为上图斜边的弧形，圆心为上图顶点的大圆弧。
然后我们需要计算一下我们圆锥底部的圆的周长， 周长=2πr=2*3.14*20=125.6
我们就可以得出结果啦，一个边长为125.6的圆弧。
我们接下来在【菜单栏】中选择【绘图】--【点】--【定距等分】
我们选择这条圆弧，然后我们输入线段长度为125.6

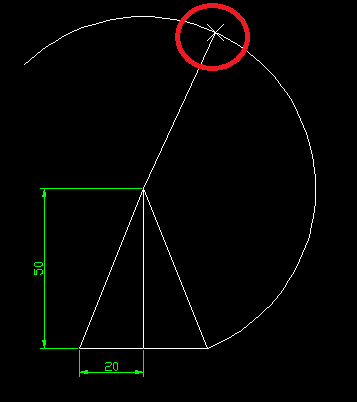

此时，我们打开【点样式】的话，我们就可以看到一个点出现在圆弧上。然后从三角顶点连接到这个点。我们可以看到下图内的红色圆圈里。

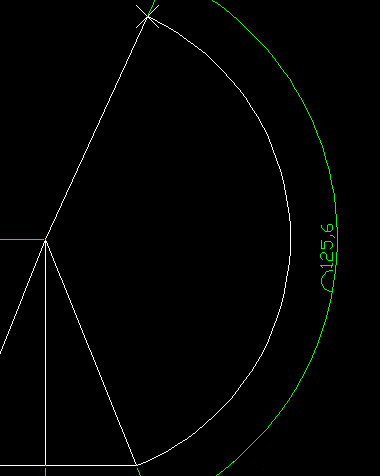

我们需要修剪一下这条圆弧的多余的线段，我们在这里可以看到，到标注的点就是我们所需要的125.6长度。

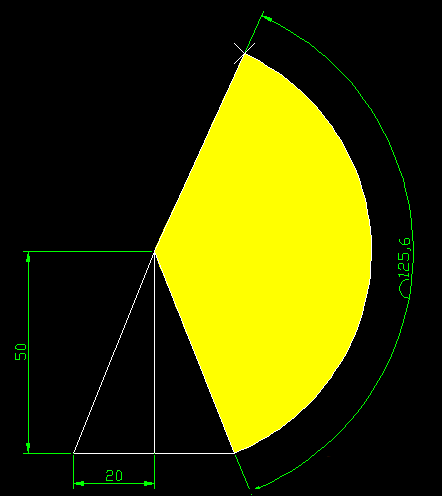

下图的黄色区域就是我们圆锥的展开图了。

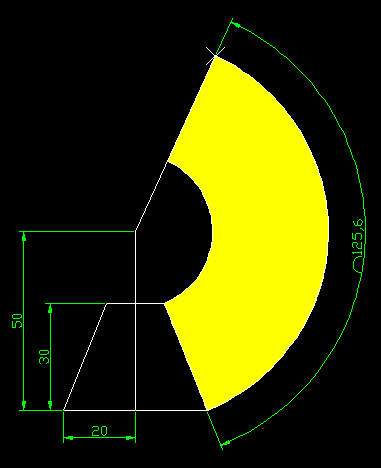

如果是圆台图形的话，其实也是很简单，参考下图，假设圆台的高度为30，我们只需要在旁边多画一个圆弧，黄色扇形区域就是我们圆台的展开图了。
以上就是我们为大家提供的方法啦。
